主要功能
- 用戶可定義曼徹斯特和 NRZ 編碼總線的協議觸發和解碼
- 支持使用靈活同步對連續數據流進行解碼
- 比特率高達 60 Gb/s 的總線靈活解碼
- 用戶自定義協議定義的可配置字和數據包分組
- 靈活的 CRC 計算和填充位支持
- 直觀的顏色編碼解碼直接疊加在物理層波形上
- 具有快速“縮放至消息”功能的便捷表格顯示
- 搜索功能可快速識別特定數據包和數據
靈活的、用戶可定義的協議解碼
可配置的 Manchester 和 NRZ 解碼選項支持對使用這些編碼方案構建的串行總線進行靈活的、用戶可定義的協議解碼,范圍從 10 b/s 到 10 Gb/s。 可以輕松定義比特率、空閑狀態和極性等物理層規范,從而快速解碼總線上傳輸的每一位。 更高級別的解碼可以通過配置位到字,然后配置字到數據包來完成。
配置和解碼復雜協議
定義同步位、報頭或前導碼位、數據位和頁腳或 CRC 位的數量,為專有總線構建自定義協議解碼器,或解碼基于 Manchester 或 NRZ 的行業標準總線,如 PSI5、DALI 和專有 NRZ 協議。
支持多種示波器平臺
可配置的 Manchester 和 NRZ 解碼選項可用于 200 MHz 至 65 GHz 的各種示波器型號。

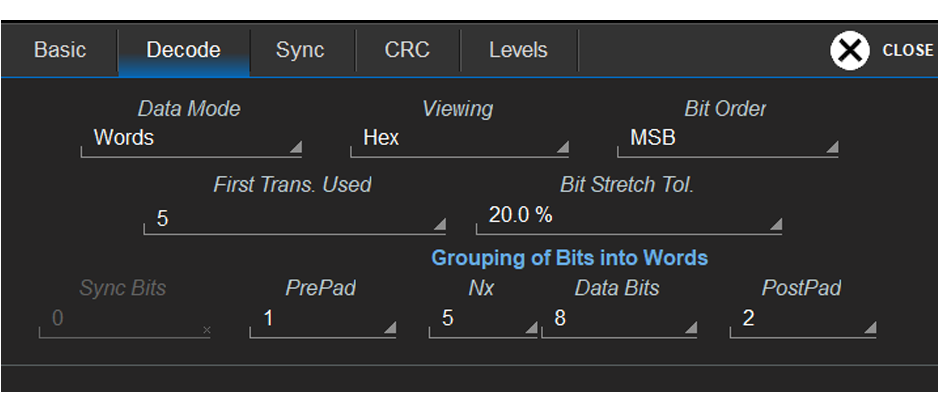

定義、配置、解碼
Manchester 和 NRZ 編碼方案都使用多種方法將位轉換為字、將字轉換為數據包以及將數據包轉換為協議。 可配置的 Manchester 和 NRZ 解碼功能旨在提供顯示基于這些編碼方案構建的解碼協議信息所需的靈活性。 這種靈活性可以快速解碼基于行業標準或自定義專有協議構建的協議。

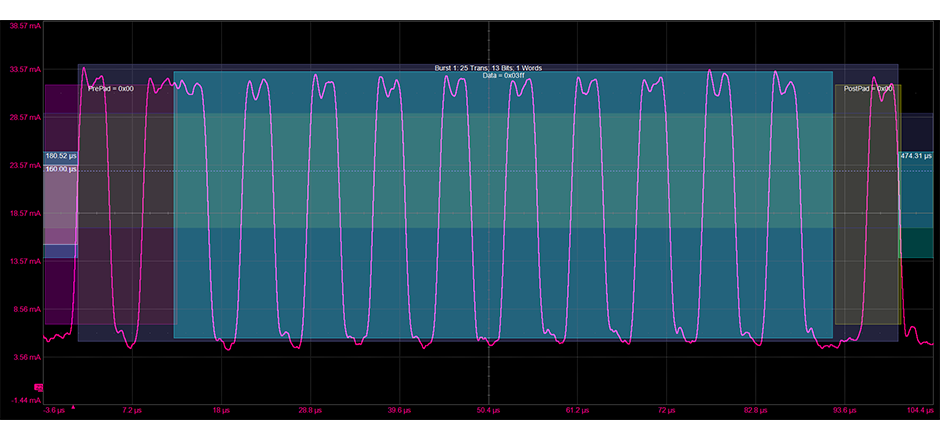

直觀解碼
顏色編碼的疊加層直接在物理層波形的頂部顯示協議解碼,以實現易于理解的視覺顯示。 解碼信息根據時基或縮放設置壓縮或擴展,從而簡化常規驗證和復雜的故障排除。

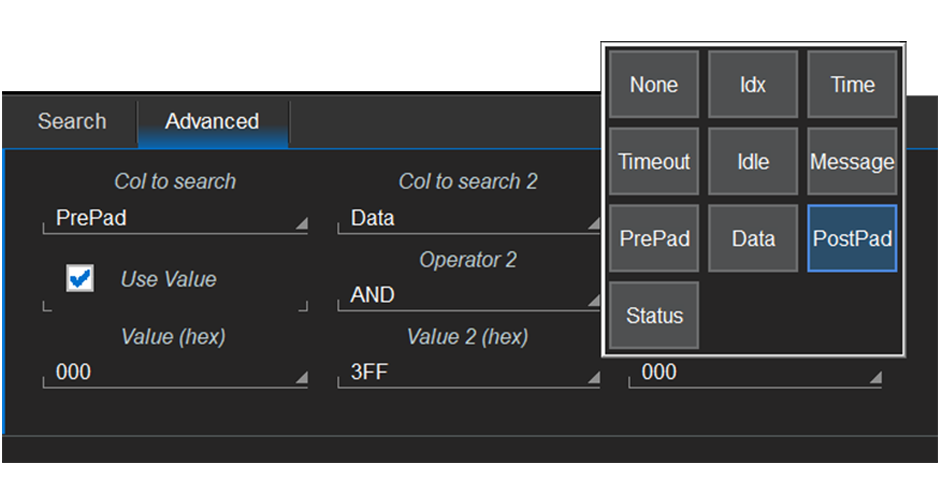

強大的搜索功能
快速搜索經過解碼的 Manchester 或 NRZ 編碼總線的長捕獲以獲取特定詳細信息,例如數據、同步、幀間間隙或狀態。

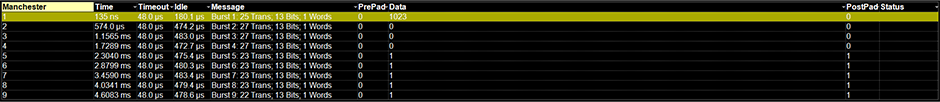

方便的表格
將示波器轉換為協議分析儀,并以表格形式顯示協議信息。配置表格以顯示同步、前期數據和后期數據等信息,并將表格數據導出到 Excel 文件。
