汽車以太網調試工具包

• 專用調試環境
• 調試信號質量通信問題
• 以卓越的信號保真度分離雙向流量
• 使用 12 眼圖測量表征系統性能

獨特且專用的汽車以太網調試工具包旨在檢測在一致性測試期間無法識別的主從之間的信號質量通信問題。 使用一套 12 個參數全面表征和量化系統性能，并啟用均衡以可視化信號在接收器上的表現。

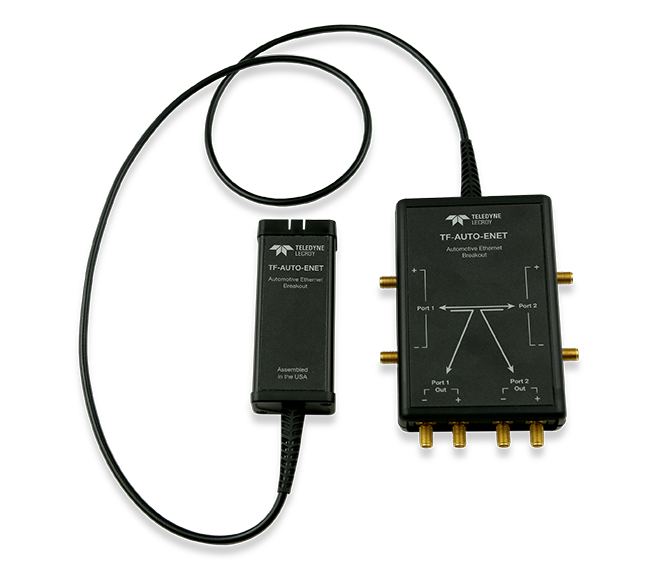

汽車以太網鏈路的雙向特性為使用示波器分析信號提出了挑戰。 TF-AUTO-ENET 將雙向鏈路流量分開，以獨立查看來自主站和從站的信號。 與替代方法相比，內置校準程序可提供卓越的信號保真度。

使用 12 個參數（包括上眼和下眼的眼高和眼寬）全面表征和量化鏈接的性能。 使用可定制的 BER 等高線直觀觀察系統故障率。

啟用 FF 均衡以準確查看信號如何出現在接收器或確定哪種均衡方案最適合打開眼圖。 定義抽頭數和特定的抽頭權重或根據獲取的數據訓練均衡器。
