主要功能
-
傳輸波形的自動收集和分析
-
集成眼圖和抖動分析工具
-
QualiPHY 2 報告生成功能可創建包含所有相關測試信息的綜合報告
-
QPHY2-PC進行離線后處理
簡化測試

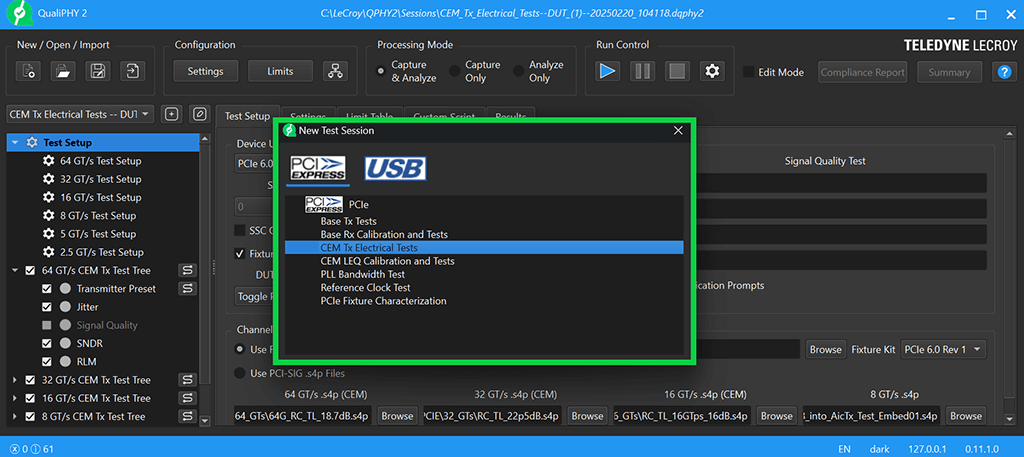

PCI-SIG 定義了一套標準的 CEM 合規性測試，設備需要通過這些測試才能獲得認證，并且每項測試都有其獨特的要求。QPHY2-PCIE1-PCIE2-TX 提供了正確執行測試的分步指南。然后，配置儀器、執行測試并記錄結果。
ProtoSync 的鏈路均衡可見性
在發射器鏈路均衡過程中，發射器的加重不僅需要響應正確的均衡請求，還需要在指定的時間內發生變化。波形包含物理層發生變化時間的信息，但不包含協議中發出更改請求的時間。ProtoSync 利用 Teledyne LeCroy 的行業標準協議分析軟件，將采集到的波形解碼至事務層。這使得 QualiPHY 2 能夠確定均衡更改請求的精確時間，從而全面了解鏈路訓練行為。
完整的測試自動化
PCI Express 測試需要對被測設備進行多次電源循環、重置操作以及發射機預設切換。在之前的版本中，這要么是一個繁瑣的手動過程，要么需要昂貴的額外信號發生器來實現自動化。Teledyne LeCroy TF-PCIE4-CTRL 自動化控制器是一款低成本配件，可直接連接到示波器，實現全面的 PCIe 3.0 測試自動化，從而進一步縮短測試時間并消除操作員失誤的可能性。
PCIe 1.1 和 2.1 發射機測試
