主要特點
- 支持 10Base-T1L (IEEE 802.3cg)
- 高度自動化且易于使用
- 生成帶有通過/失敗結果和完整注釋的屏幕截圖的報告
- 完整的測試解決方案，包括測試夾具和電纜
- 支持所有 PMA 發射機測試
- 輸出電壓
- 輸出下降
- 定時抖動
- 功率譜密度 (PSD)
- 具有“測試停止”的高級調試能力
自動化合規性測試
QPHY-10Base-T1L根據10Base-T1規范對物理介質附件（PMA）進行電氣一致性測試。詳細的連接圖可確保正確設置，并提供有關每個測試所需測試模式的信息。測試會話完成后，結果將自動編譯成包含屏幕截圖的綜合報告。
靈活的調試環境
使用“測試停止”功能，用戶可以在每次測試后暫停測試并觀察結果。 屆時，可以利用任何示波器工具進行進一步調試，完成后，只需單擊一個按鈕即可無縫恢復測試。
變送器輸出電壓
輸出電壓是通過測量測試模式 1 波形上的峰峰值電壓來計算的。

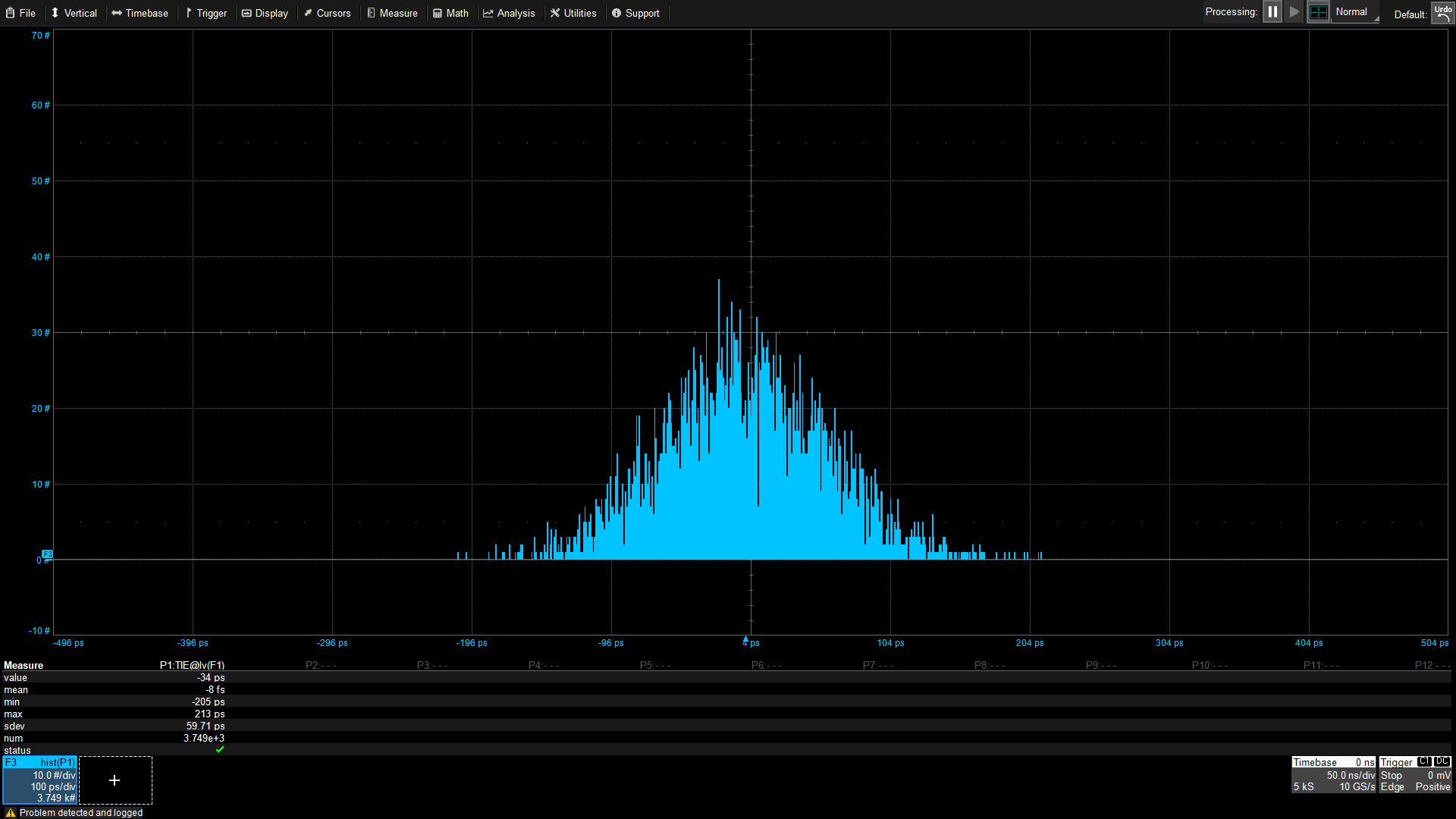

發送器定時抖動
當 DUT 處于測試模式 1 時，將測試傳輸器主控定時抖動定時。測量 TIE，并使用 TIE 值的范圍來計算峰峰值 TIE 抖動。

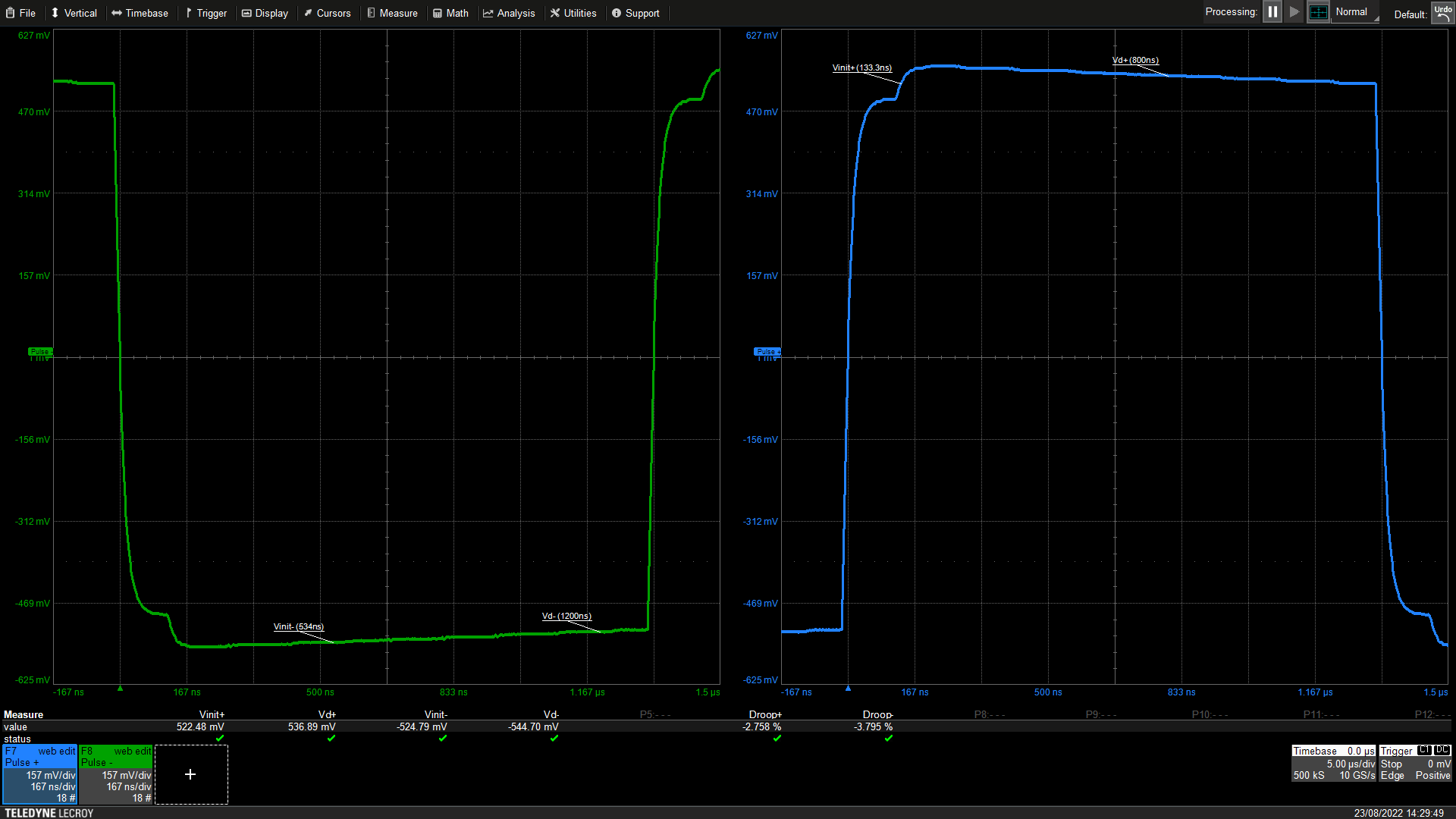

變送器輸出下降
輸出壓降是根據測試模式 2 波形中的正符號和負符號計算的。 相對于過零后的初始峰值（由 Max 和 Min 參數表示）和初始峰值后 800 ns 的值測量下降幅度。

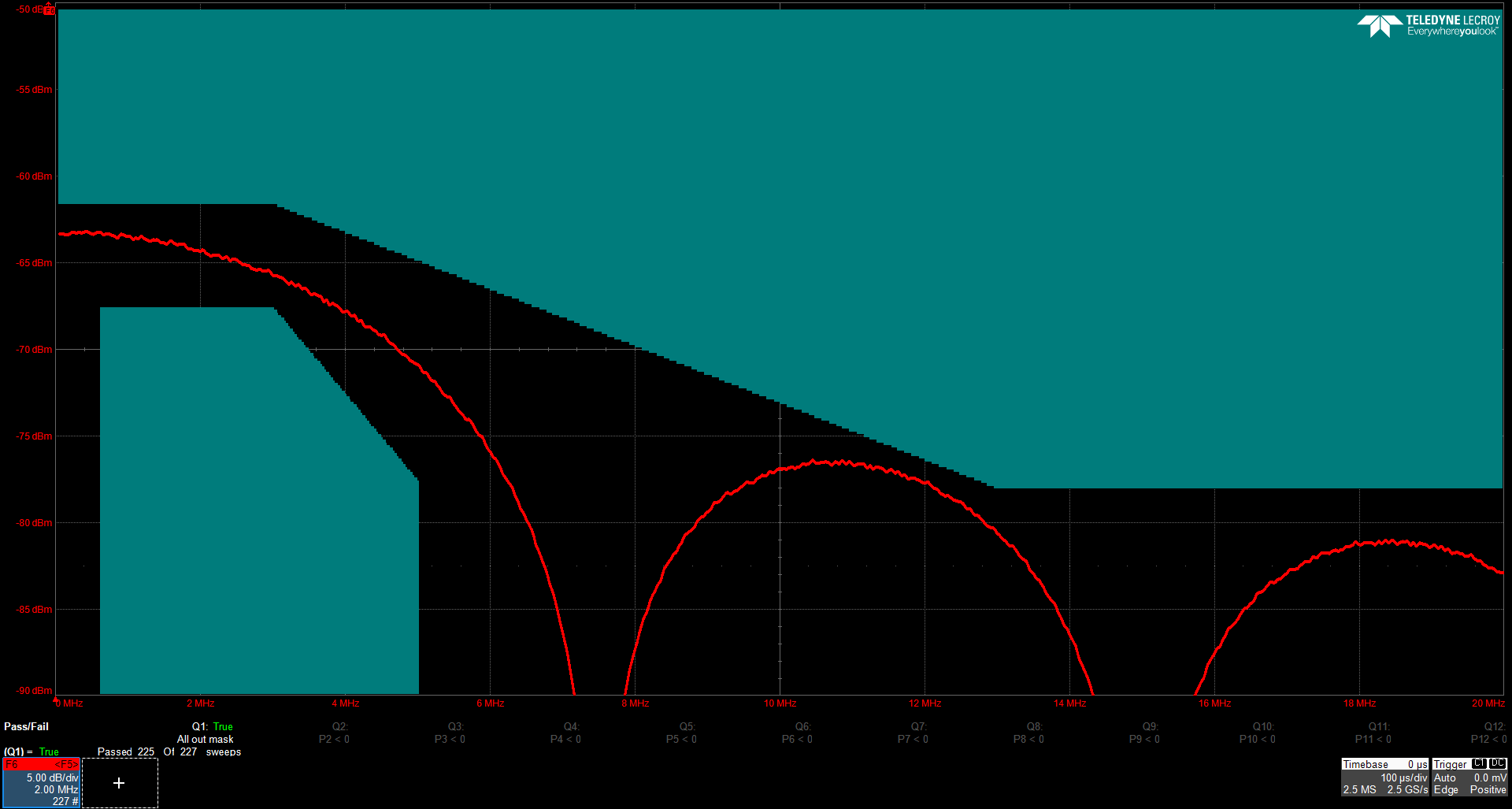

變送器PSD
當 DUT 正在發射測試模式 3 時，發射機的功率譜密度 (PSD) 將根據模板定義的指定限制進行測試。使用示波器進行 PSD 測試無需購買頻譜分析儀。
