主要功能
- 用于 USB Type-C 測試的強大示波器
- 統一的 Tx/Rx 合規性 USB4 2.0版和 Thunderbolt 5(第 2 代/第 3?? 代/第 4 代)
- 多通道分析、合規性和調試
- 自動化英特爾 USB4 無需昂貴的外部連接服務器硬件即可進行 SigTest 合規性測量
- 使用 QPHY2-PC 和 MAUI 進行離線一致性測試和信號完整性調試
Studio Pro 軟件
- 使用 Anritsu MP1900A BERT 進行接收器 (Rx) 校準和 BER/TER 測試
- 靈活的報告生成和結果數據庫
- SDA Expert 軟件提供自動“測試點”設置和 CTS 測量
- 插入/回波損耗測量使用 WavePulser 40iX 互連分析儀
- 強大的跨層(協議/電氣)工具
統一合規框架

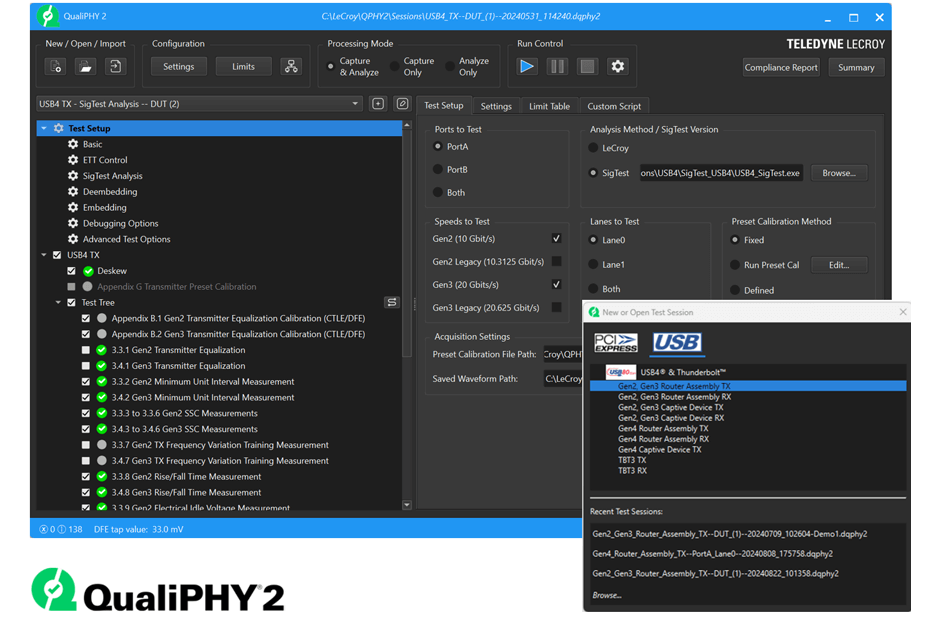

QPHY2-USB4-TX-RX 合規軟件(用于 Teledyne LeCroy 示波器和 Anritsu MP1900A BERT)提供了更快、更簡單的方法來執行 USB4 和 Thunderbolt Tx/Rx PHY 合規性測試。Tx/Rx 測試統一在單一框架中,無需學習多個接口。
變送器測試

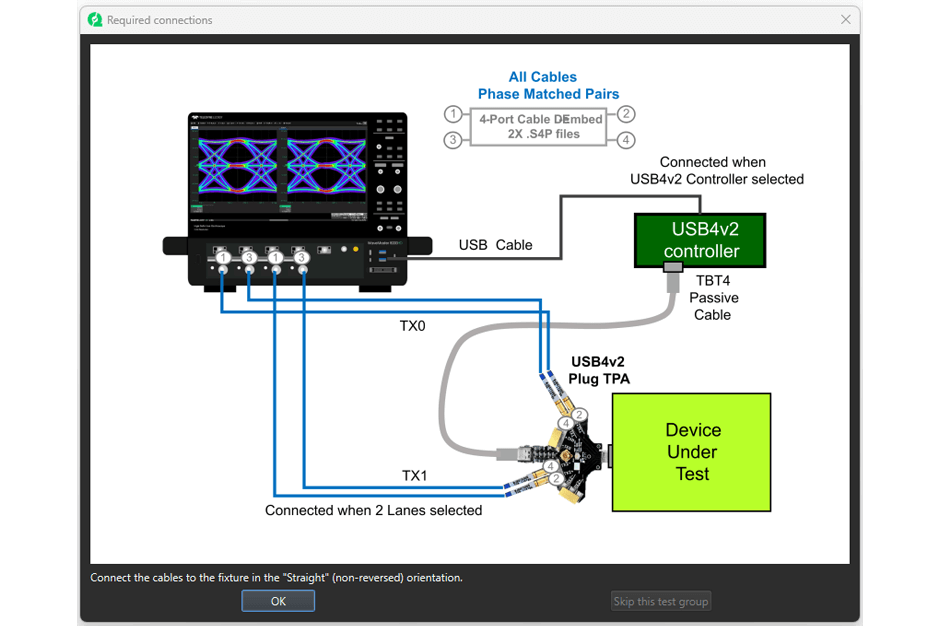

QPHY2-USB4-TX-RX 提供簡單的設置說明和快速訪問連接圖。對于 USB-IF 合規性,英特爾的 SigTest 是重要的分析方法,可以在示波器的操作系統上運行,而無需外部服務器硬件,或者可以將測試會話文件移動到另一臺 PC 進行離線處理,使用 QPHY2-PC 以提高實驗室效率。
靈活的數據庫和報告

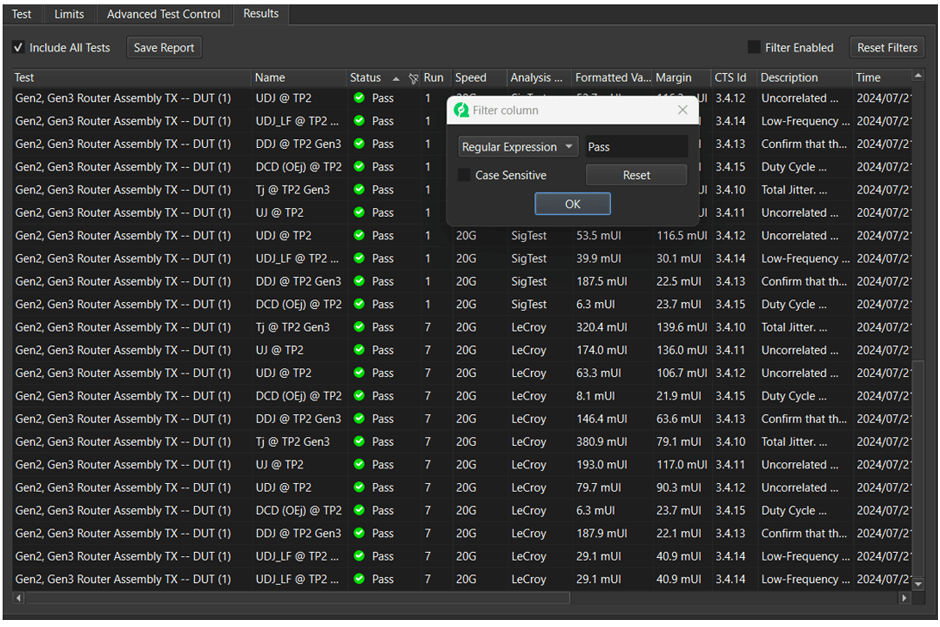

使用 QualiPHY 2 結果數據庫查看多個設備的結果或單個設備上的多次測試運行。可以過濾結果數據庫以比較結果,并可以將其導出到 .csv 文件以供進一步分析??梢詮臉渲袆h除測試結果并重新測試。測試完成后,可以生成通過/失敗合規性報告,其中包含多個選項,例如“最差”、“最佳”或“最后”結果。
接收機測試

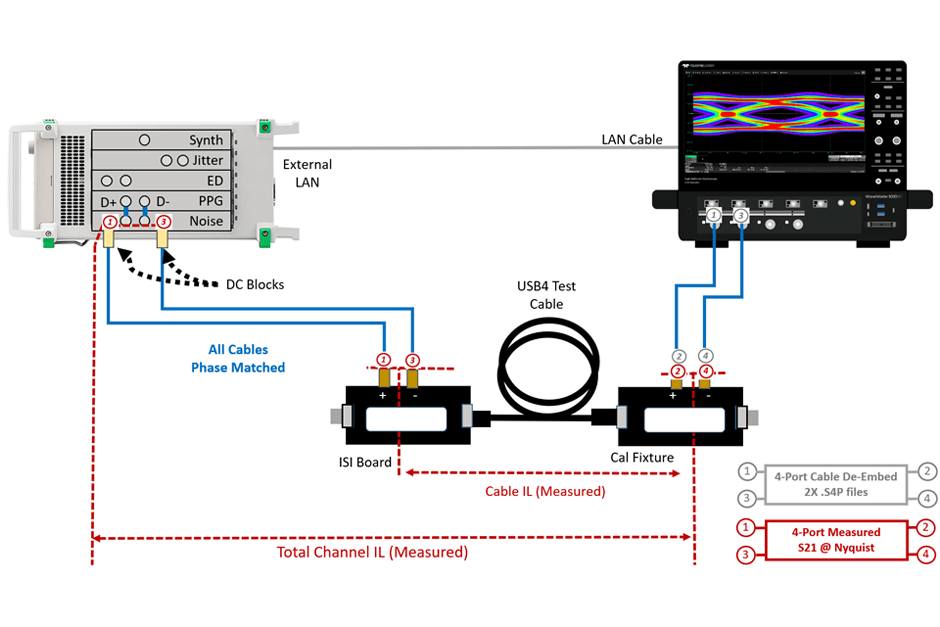

QPHY2-USB4-TX-RX 使用 Anritsu MP1900A SQA BERT 和 Teledyne LeCroy 示波器自動進行 Rx 壓力信號生成 (SSG) 校準和誤碼率/三重誤碼率 (BER/TER) 測試。
插入/回波損耗和通道測量

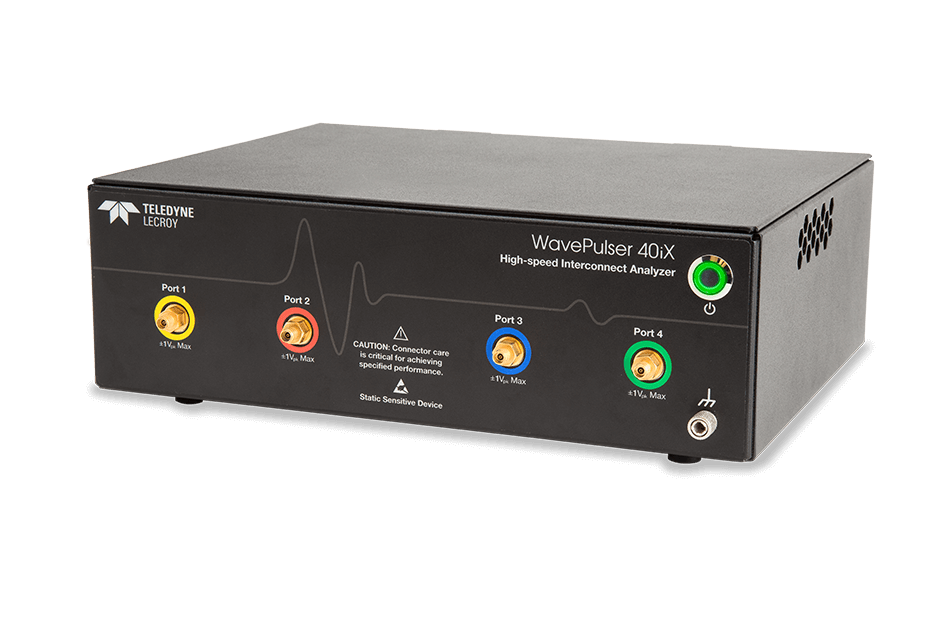

Tx/Rx 回波損耗、bert 和通道插入損耗測量采用 WavePulser 40iX 網絡分析儀。
更深的 SDA 專家工具箱

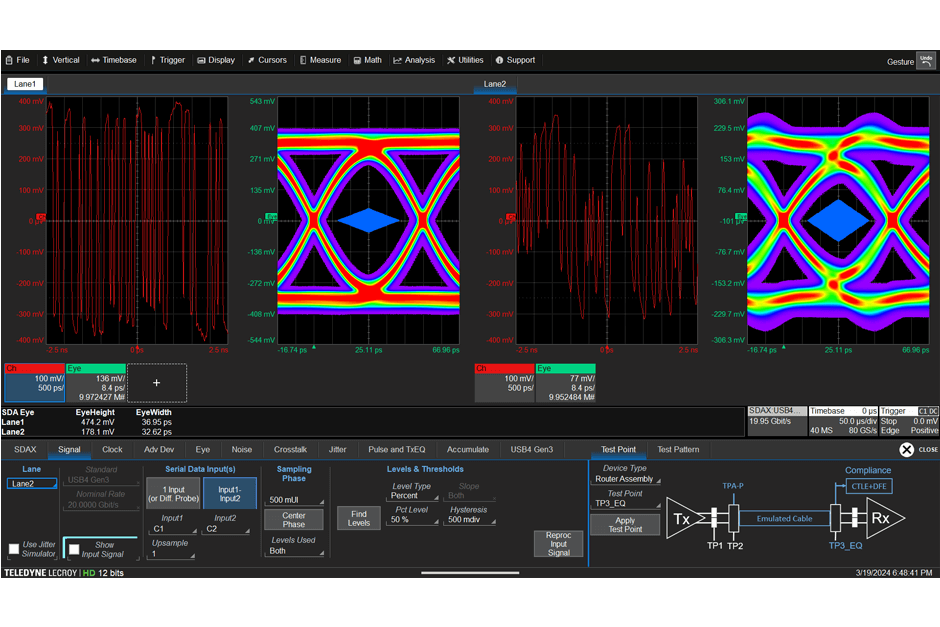

通過使用“Intel SigTest”或“Teledyne LeCroy SDAX”分析,輕松在合規性和信號完整性測試之間切換。使用 SDAX 進一步了解系統損耗和均衡效果USB4_TBT串行數據專家軟件。
強大的跨層調試

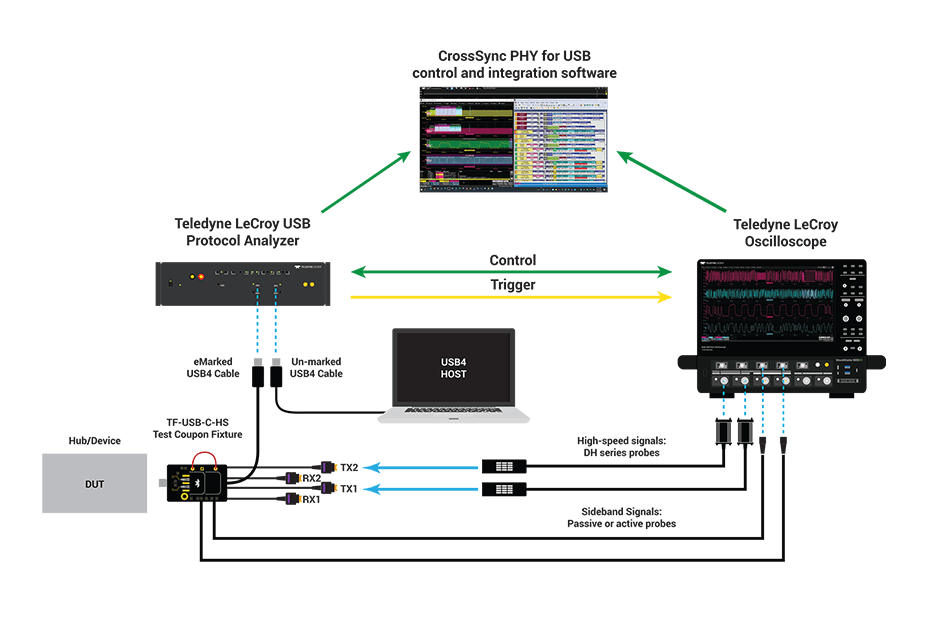

TF-USB-C-HS 測試試樣夾具與 USB4總線 DME, USB4-SB TDMP、CrossSync-PHY-USB 和 ProtoSync 軟件提供 USB4 和 Thunderbolt 系統集成商提供強大的工具來調試系統互操作性故障。
