QPHY-SFI

• 符合SFF 8431規范，支持SFI/SFP+應用
• QPHY-SFI 提供測試儀器的自動設置和所需抖動參數的測量：上升/下降時間、發射機信噪比 (Qsq)、DDJ 和 DDPWS、Uncorrelated抖動、總體抖動和眼圖模板一致性
• 用于測量發射機均衡參數的自動化方案
• 生成綜合測試報告并存儲所有波形
• 強大的 SDA II 分析包有助于找到問題的根本原因

測試 10G 以太網的挑戰不僅在于測試設置的復雜性，還在于需要直觀的故障排除工具來解決高速引起的信號完整性問題，例如串?dāng)_、均衡和確定性抖動中斷。 Teledyne LeCroy 的 10G 以太網整體解決方案涵蓋與 10G 接口相關的多種標準，具有輕松升級到 100G 架構更高通道密度測試和更高比特率測試的靈活性。 結合 QPHY 自動化測試環境，用戶可以最大限度地減少冗余測試設置和結果收集工作，并更加專注于合規性、特性和調試測試。

Teledyne LeCroy QPHY-SFI 解決方案根據 SFF 8431 規范自動執行 SFI 測試。 該測試框架簡化了通用和常見測試要求的測試設置和執行，例如抖動分離、上升/下降時間和發射機均衡參數。 向?qū)?huì)提示用戶指定所需的圖案并相應地進行測量。 測試報告包括測試結果通過/失敗摘要、余量和限制，以及測試過程中使用的波形和測量值。

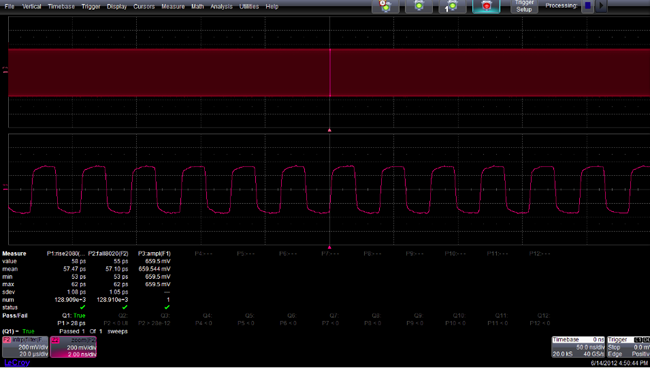

圖 1：合規性上升/下降時間測試

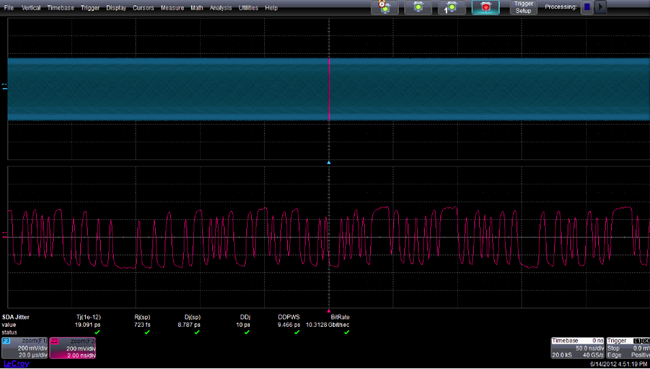

圖 2：總體抖動、抖動細分和 DDPWS

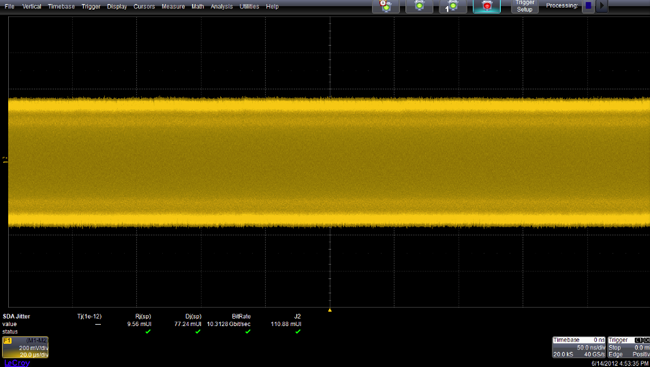

圖 3：比特率和 J2

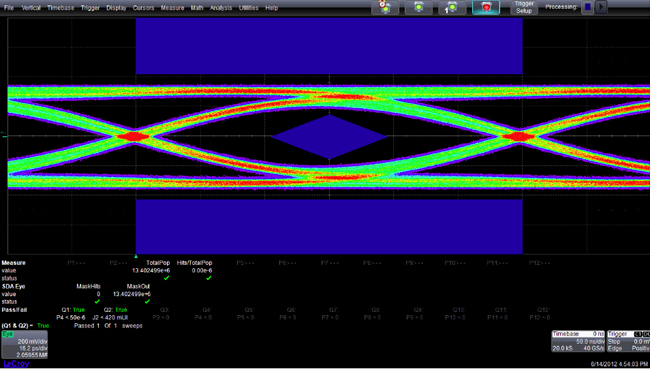

圖 4：眼圖模板測試

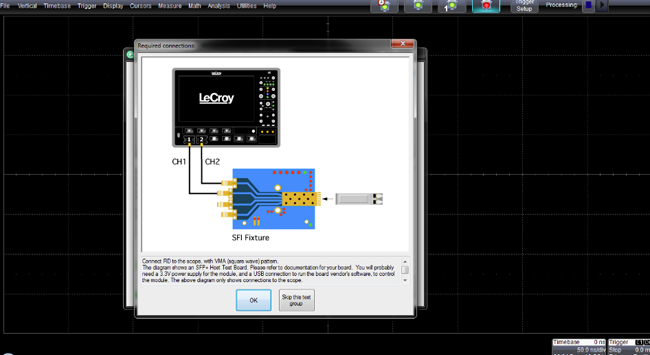

圖 5：自動化測試框架工作

QualiPHY 旨在減少在各種高速串行總線上執行一致性測試所需的時間和精力。 QualiPHY 是可用于執行串行數據一致性測試的更直觀、更有效的工具。 無需離開主屏幕即可選擇新標準或測試設置，用戶只需按一下按鈕即可開始測試。

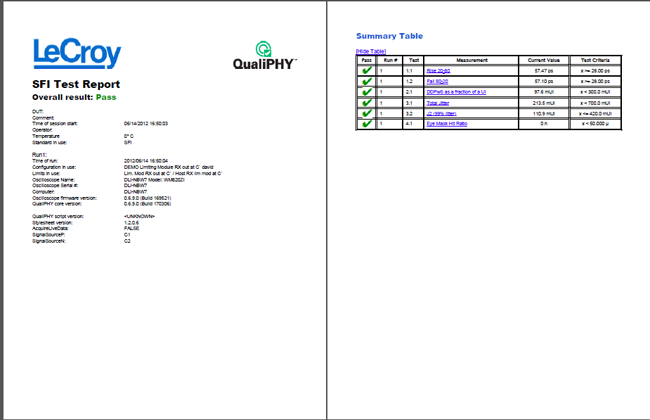

圖 6：測試報告生成

測量結果通常需要匯總并制成表格以快速驗證規格。 此信息連同儀器和信號采集/測試條件設置，形成完整的文檔記錄。 QPHY-SFI 通過合并一個自動 HTML 報告生成引擎簡化了這個過程。 創建的測試報告包含每個單獨測試結果的表格數值，包括通過/失敗和規格限制列。 報告也可以保存為 PDF、HTML 或 XML格式。
