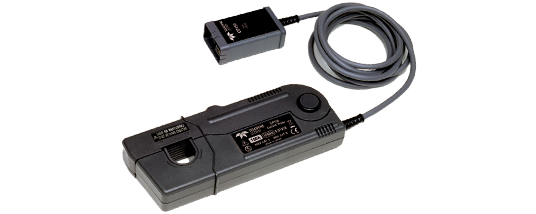

CP150

150 安培、10 MHz 帶寬電流探頭 - AC/DC、500 安培峰值脈沖

電流探頭

CP030B - 30A，50 MHz 高靈敏度電流探頭 - AC/DC，30 A rms，50 A 峰值脈沖，1.5 米電纜

CP030B-3M - 30 A，10 MHz 電流探頭 - AC/DC，30 A rms，50 A 峰值脈沖，3 米電纜

CP030 - 30A，50 MHz 電流探頭 - AC/DC，30 A rms，50 A 峰值脈沖，1.5 米電纜庫存緊張

CP030-3M - 30 A，10 MHz 電流探頭 - AC/DC，30 A rms，50 A 峰值脈沖，3 米電纜庫存緊張

CP030A - 30A，50 MHz 高靈敏度電流探頭 - AC/DC，30 A rms，50 A 峰值脈沖，1.5 米電纜庫存緊張

CP031 - 30A，100 MHz 電流探頭 - AC/DC，30 A rms，50 A 峰值脈沖，1.5 米電纜

CP031A - 30A，100 MHz 高靈敏度電流探頭 - AC/DC，30 A rms，50 A 峰值脈沖，1.5 米電纜

CP150B - 150 A，10 MHz 電流探頭 - AC/DC，150 A rms，500 A 峰值脈沖，2 米電纜

CP150B-6M - 150 A，5 MHz 電流探頭 - AC/DC，150 A rms，500 A 峰值脈沖，6 米電纜

CP150 - 150 A，10 MHz 電流探頭 - AC/DC，150 A rms，500 A 峰值脈沖，2 米電纜庫存緊張

CP150-6M - 150 A，5 MHz 電流探頭 - AC/DC，150 A rms，500 A 峰值脈沖，6 米電纜庫存緊張

CP500 - 500 A，2 MHz 電流探頭 - AC/DC，500 A rms，700 A 峰值脈沖，6 米電纜

CA10 - 可編程電流傳感器到 ProBus 適配器，可與第三方電流傳感器一起使用

DCS025 - Teledyne LeCroy 電流探頭的相差校正校準源

電流探頭

Teledyne LeCroy 電流探頭有多種型號可供選擇，適用于各種應用。 Teledyne LeCroy 的全系列電流探頭包括帶寬高達 100 MHz、峰值電流高達 700 A 和靈敏度高達 1 mA/div 的型號。 Teledyne LeCroy 電流探頭通常用于開關電源、電機驅動、電動汽車和不間斷電源的設計和測試等應用。

CP030B - 30A、50MHz 電流探頭
CP030B-3M - 30 A，10 MHz 電流探頭 - AC/DC，30 A rms，50 A 峰值脈沖，3 米電纜
CP031 - 30A、100MHz 電流探頭
CP031A - 30A、100MHz 高靈敏度電流探頭
CP150B - 150 A，10 MHz 電流探頭 - AC/DC，150 A rms，500 A 峰值脈沖
CP150B-6M - 150 A，5 MHz 電流探頭 - AC/DC，150 A rms，500 A 峰值脈沖，6 米電纜
CP500 - 500 A，2 MHz 電流探頭 - AC/DC，500 A rms，700 A 峰值脈沖
DCS025 - Teledyne LeCroy 電流探頭的相差校正校準源

電流傳感器適配器

CA10 是一種可編程和可定制的接口設備，可將第三方電流傳感器/變壓器與 Teledyne LeCroy 示波器或電機驅動分析儀無縫結合。易于使用的界面使 CA10 能夠被編程以包含電流傳感器的規格，從而使其能夠自動校正增益或衰減并以安培單位顯示結果。這允許第三方設備被識別并像 Teledyne LeCroy 探頭一樣操作。

CA10 - 用于第三方電流傳感器的可編程 ProBus 電流傳感器適配器

應用范圍廣

高靈敏度

CP030A 和 CP031A 提供 1mA/div 的高靈敏度。這允許在 Teledyne LeCroy 示波器上進行更精確的低電流測量。當與采用 HD4096 技術的 HDO 高清示波器一起使用時，用戶將獲得具有無與倫比的 12 位分辨率的高精度、低電流波形，以改進調試和分析。

完全集成

所有 Teledyne LeCroy 電流探頭均通過 Teledyne LeCroy ProBus 連接供電，無需額外硬件。除了提供電源外，ProBus 連接還允許電流探頭和示波器進行通信，從而在屏幕上自動顯示電流波形（以安培為單位），并以瓦特為單位正確縮放計算出的功率軌跡。這種完全集成還允許直接從示波器的用戶界面完成消磁和自動歸零功能。

去偏移校準源

DSC015 去偏移校準源具有電壓和電流時間對齊的信號，可實現電壓和電流探頭的精確去偏移。大多數電壓探頭以及 CP030、CP030A、CP031 和 CP031A 都與 DSC015 兼容。

型號	最大連續輸入電流	最大峰值電流	帶寬	最低靈敏度	耦合	最大導體尺寸（直徑）	接口
CP030	30A	50A	50 MHZ	10mA/格	交流、直流、接地	5mm	Probus，僅 1MΩ
CP030A	30A	50A	50 MHZ	1mA/格	交流、直流、接地	5mm	Probus，僅 1MΩ
CP031	30A	50A	100 MHZ	10mA/格	交流、直流、接地	5mm	Probus，僅 1MΩ
CP031A	30A	50A	100 MHZ	1mA/格	交流、直流、接地	5mm	Probus，僅 1MΩ
AP015	30A	50A	50 MHz	10mA/格	交流、直流、接地	5 mm	Probus，僅 1MΩ
CP150	150A	500A	10 MHz	100mA/格	交流、直流、接地	20 mm	Probus，僅 1MΩ
CP500	500A	700A	2 MHz	100mA/格	交流、直流、接地	20 mm	Probus，僅 1MΩ

電氣特性
帶寬（僅限探頭）	10 MHz
耦合	交流 1 MΩ，直流 1 MΩ，GND
上升時間（典型）	35 ns
最大連續輸入電流	150A
最大峰值電流（非連續）	300A
最低靈敏度	100mA/格
幅度精度	讀數的 ±1.0 % ±100 mA 至 150A 讀數的 ±2.0% 至 300A
最大電路電壓	600 伏二類 300 V CAT III（絕緣導體）

環境與安全
工作溫度	0°C至40°C
濕度系統	≤ 80 % 相對濕度（非冷凝）
儲藏溫度	-10°C至50°C
最大海拔	2000 m

外形尺寸
探頭尺寸（長 x 寬 x 高）	175毫米x 27毫米x 69毫米
線纜長度	2 m
最大導體尺寸	20 mm
重量	500克

一般特性
接口	ProBus
