提供運行在 2.4GHz ISM 頻段的發射器和接收器的全面測試。

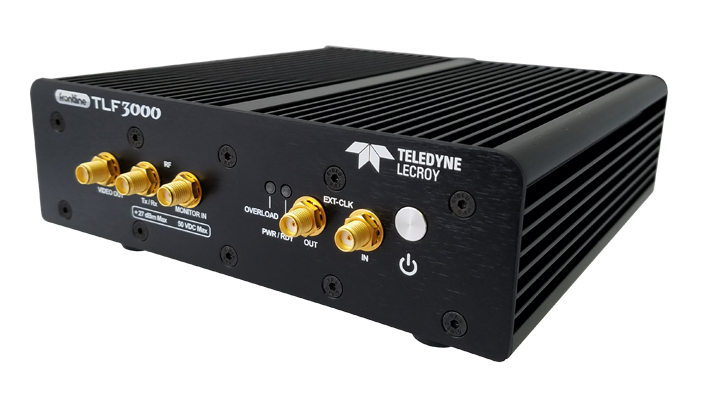

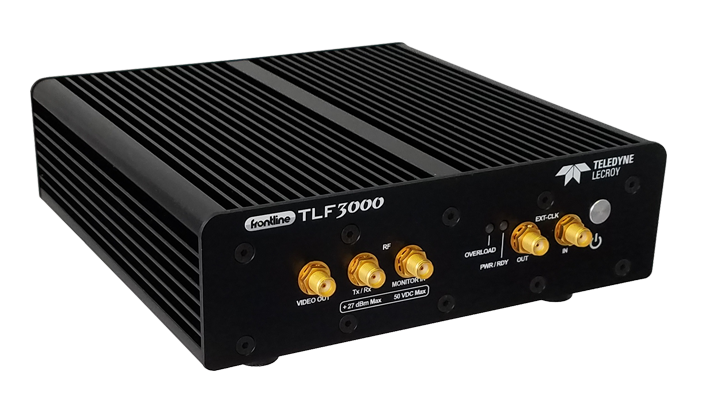

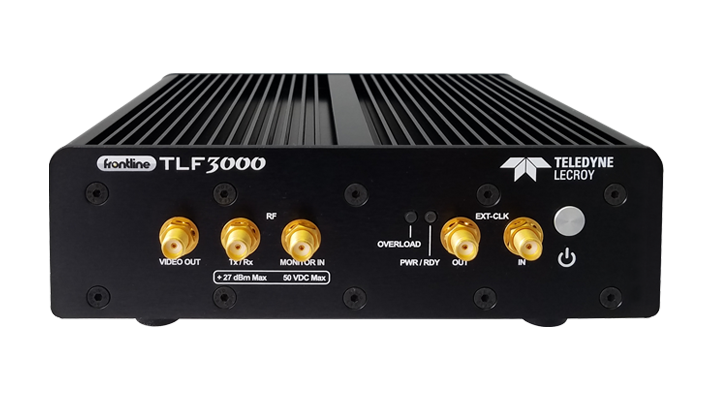

TLF3000 RF PHY 測試儀是一款寬帶、超高動態范圍 工作于2.4 GHz采用軟件定義無線電接工作機制的信號分析儀和信號發生器。 它捕獲并分析整個 2402-2480 MHz 頻帶，同時在一個功能強大的軟件包中提供 RF PHY 測試、信號生成和信號分析。
TLF3000 是一個高度便攜和靈活的測試平臺，由于獨特的并行架構，可以比傳統射頻測試系統更快地執行測試。
傳統上，無線產品制造商面臨的一項重大挑戰是對 RF 接口進行全面測試所需的大量測試設備和測試設置時間。 通常，直到將產品提交給資格測試機構進行測試后，問題才會被發現。 TLF3000 采用一個便攜式封裝，無需多臺射頻 測試設備，并簡化了執行 Bluetooth SIG RF PHY 規范中的測試用例所需的測試設置。 TLF3000 將腳本化 PHY 測試儀、分組信號生成、帶內和帶外干擾器以及信號分析儀組合到一個盒子中。
TLF3000 硬件支持多種不同的許可選項，涵蓋不同的射頻技術和測試用例。

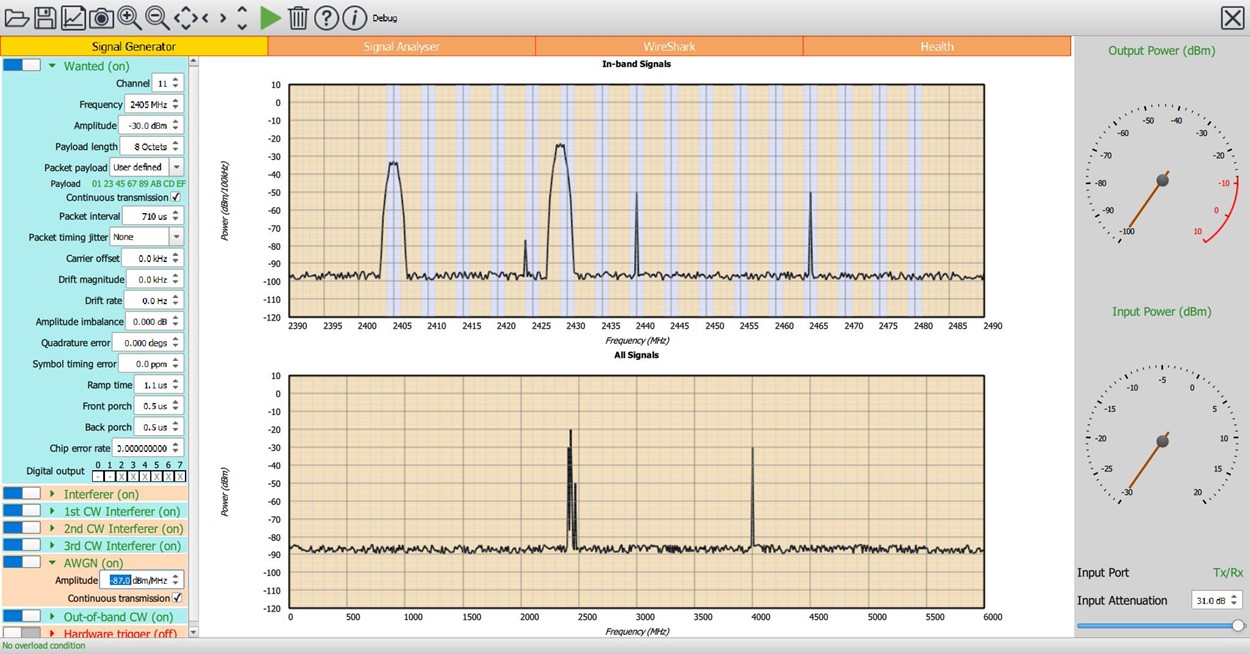

開發人員配置包括一個易于使用的 GUI，用于測試實驗室/開發人員環境的 PHY 層測試，為以下技術提供迭代測試和預一致性測試：
GUI 提供對嵌入式 RF PHY 測試腳本的訪問，以執行來自 Bluetooth SIG BR/EDR 和低功耗 RF 測試規范的測試用例。 用戶可以選擇所有或單個測試用例來創建自己的測試腳本文件。 GUI 使用戶能夠按照規范默認參數運行測試用例，但它也提供了定制測試參數的能力，以便可以在測試規范的限制之外對 DUT 進行測試。
產品規格書
用戶指南
編導
Windows 7，10和11
USB - 連接器類型：Micro USB - 速度等級：高速 - VBUS 負載：2.2 μF，> 10 kΩ 以太網(EtherNet) - 連接器類型：RJ45 - 速度：10 / 100 / 1000
- 連接器類型：2.5 毫米插孔 - 輸入電壓：12 V DC - 功率：10 W 典型值（取決于應用） 反極性保護：是的 過電壓保護：是的 欠壓保護：是的
158.5 毫米 x 160.0 毫米 x 47.0 毫米（6.3” X 1.9” X 6.3”）
1.3公斤（2.87磅）
0°C至40℃，
-0% - 90% (0 °C – 35 °C)，非冷凝
