RP2060

電源/電壓軌探頭。 2 GHz 帶寬、1.2 倍衰減、+/-60V 偏置、+/-800mV 包括一整套焊接引線和同軸電纜。 Browser tip 單獨出售

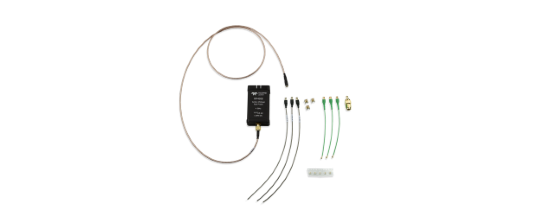

有源電源探頭

RP2060 - 電源/電壓軌探頭。 2 GHz 帶寬、1.2 倍衰減、+/-60V 偏置、+/-800mV 包括一整套焊接引線和同軸電纜。 Browser tip單獨出售

RP4030 - 電源/電壓軌探頭。 4 GHz 帶寬、1.2x 衰減、+/-30V 偏移、+/-800mV 包括一整套焊接引線、同軸電纜和 PCB 安裝座。庫存緊張

RP4060 - 電源/電壓軌探頭。 4 GHz 帶寬、1.2 倍衰減、+/-60V 偏置、+/-800mV 包括一整套焊接引線和同軸電纜。 Browser tip單獨出售

RP4000-Browser - RP2060/RP4060 瀏覽器尖端配件。包括 0 歐姆 (1x)、450 歐姆 (10x) 和 950 歐姆 (20x) 尖端。

RP4000-MCX-LEAD-SI - 數量 3 MCX 4 GHz 焊入式引線附件（除了隨導軌探頭提供的附件之外）18 厘米長

	RP2060	RP4060
帶寬	2 GHz	4 GHz
上升時間	220ps	110ps
偏移范圍	+/- 60 伏	+/- 60 伏
輸入動態范圍	+/- 800 毫伏	+/- 800 毫伏
衰減	1.2x	1.2x
無損電壓	+/- 100 伏	+/- 100 伏
直流輸入電阻	50kΩ	50kΩ

主要功能

2 GHz 帶寬
220 ps上升時間
+/- 60 V 偏置范圍
+/- 800 毫伏
1.2 倍衰減
+/- 100 V 可承受電壓

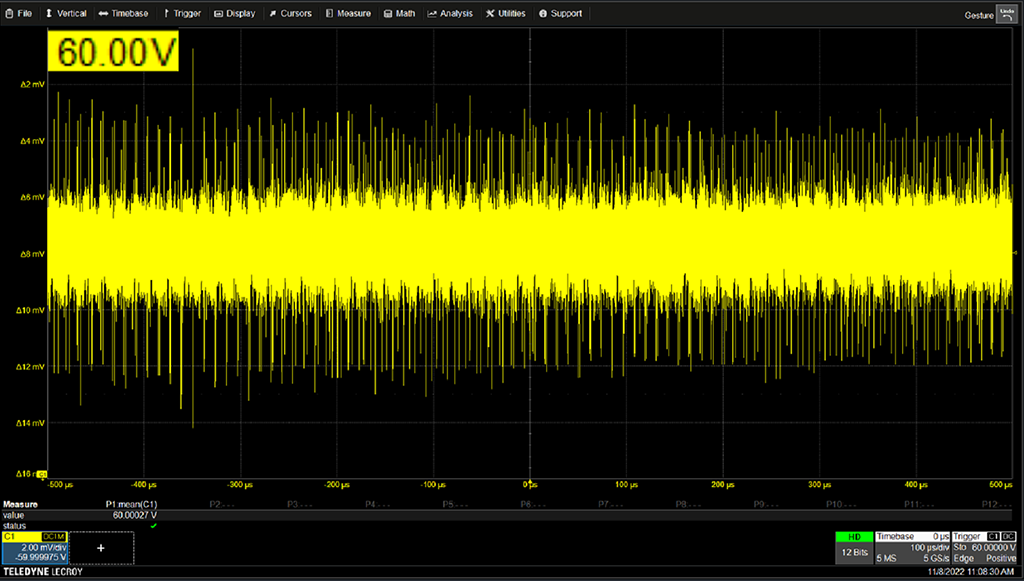

大偏移范圍

+/-60V 偏移允許直流信號顯示在示波器網格的垂直中心，具有高靈敏度增益設置（最大 +/-800mV 動態范圍）。

低衰減和噪聲

探頭衰減是額定 1.2x，在 DC 50 Ω時耦合到示波器。這樣可以將加性噪聲降至最低，使其與HDO示波器配合使用，可在最高靈敏度增益設置下實現最低噪聲。

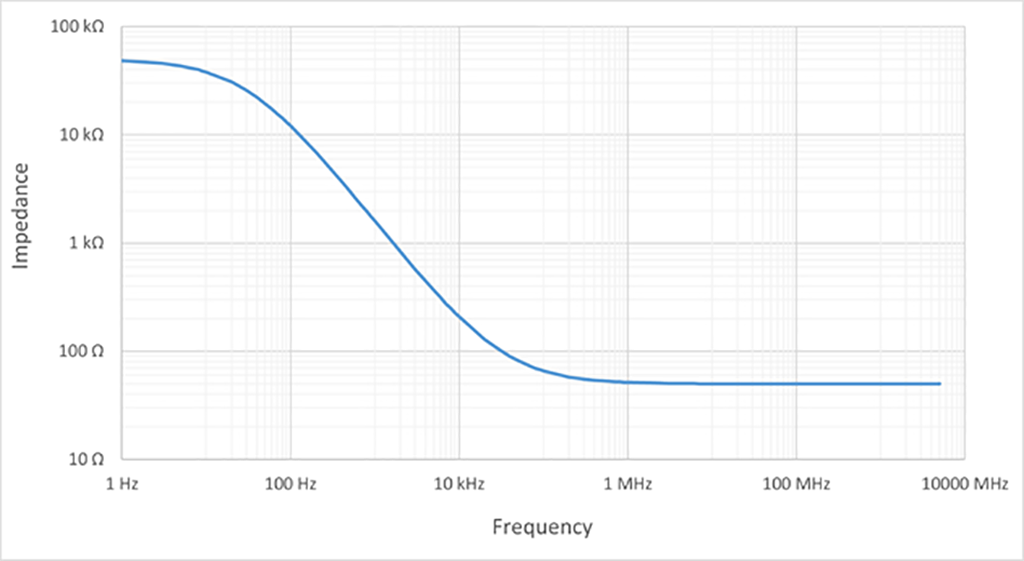

高直流輸入阻抗

50 kΩ 直流輸入阻抗有效地消除了直流電源/電壓軌上的探頭負載，并提供更好的測量準確度和信號保真度。

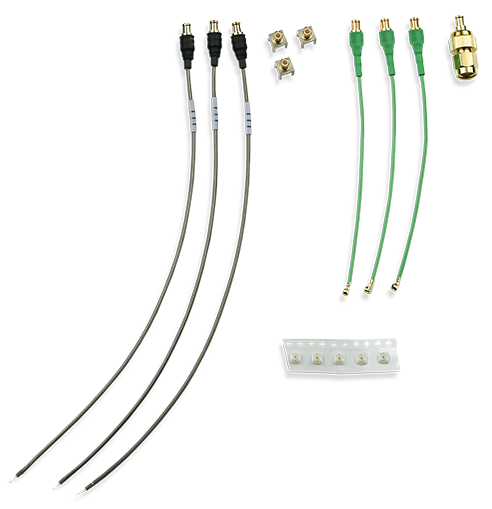

各種探頭前端和引線

RP2060/RP4060 標配焊接式同軸電纜MCX 和PCB插座試前端 U.FL 。點測式前端Browser Tip是選件。額外的插座或引線可以作為附件購買，它們可以留在PCB電路上，以便在不同的測試或驗證階段隨時連接測試

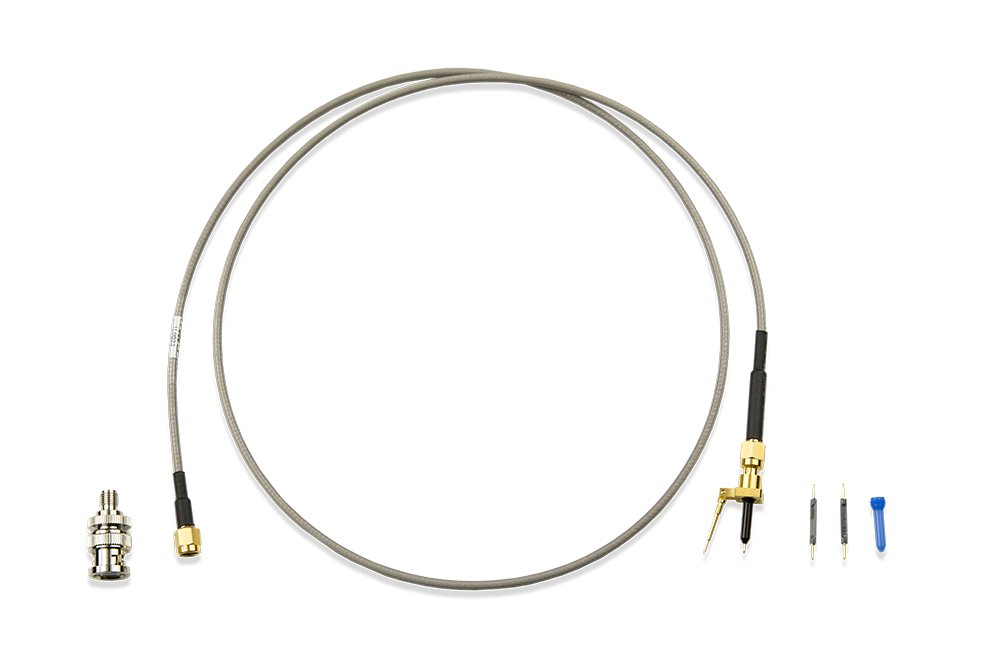

選配的Browser Tip

500 MHz Browser Tip作為選件提供。此點測前端是傳統的傳輸線探頭，帶有“直通”0Ω 電阻，可實現 50Ω 端頭阻抗和 1x 衰減。與 RP4060 一起使用時，還可實現高直流輸入阻抗。Browser Tip附件還提供450Ω 和 950Ω 電阻器用作傳統的 10x 或 20x 傳輸線探頭。

電氣特性
偏移范圍	+/- 60V
噪聲	~110 μV 附加到示波器噪聲（與 HD4096 示波器一起使用時）
上升時間 (10–90%)	220 ps（典型值，MCX 插座或焊接引線）
帶寬	2 GHz（保證，MCX 插座） 2 GHz（典型值，焊入引線） 2 GHz（典型值，U.FL 電纜 + 插座） 500 MHz（典型值，瀏覽器）
輸入電容	0.1 μF（與 50 Ω 串聯）
衰減	1.2x
輸入動態范圍	+/-800 毫伏
無損電壓	+/- 100V
直流輸入電阻（標稱）	50kΩ
