完全集成：通過 ProBus? 接口，AP033 成為示波器不可或缺的一部分。 可以從示波器前面板、探頭前面板或使用遠程控制命令（GPIB 或 RS-232）控制探頭靈敏度和偏置。 靈敏度、偏移、輸入電容和共模電壓范圍顯示在示波器屏幕上。 與力科數字示波器一起使用時，無需外部電源。
寬動態范圍：AP033 為各種信號提供從 x10 增益到 ÷10 衰減（甚至 ÷100 使用插入式衰減器）的靈敏度范圍。 當與 LeCroy 示波器一起使用時，靈敏度可以在 200 μV/div 到 1 V/div 之間連續調節。
在高靈敏度下，選擇 x10 GAIN 和 ÷1 衰減。 這會產生 4 nV/√Hz 輸入噪聲、±5 V 的共模電壓范圍 (CMVR) 和 ±400 mV 的直流差分偏移。 在較低的靈敏度下，選擇 x1 增益和 ÷10 衰減，從而產生 ±50 V CMVR 和 ±4 V 差分偏移。
輸入電容僅為 2 pF/side (1pF 差分) 無論何時選擇 ÷10衰減. 僅使用 2 pF/側輸入電容和 ±1 V CMVR 即可獲得 2 mV/div 至 50 V/div 的偏轉因數。
在兩種衰減設置中，直流 CMRR 均大于 10,000:1 (80 dB)。
偏置 上/下按鈕允許從探頭放大器主體進行偏置控制。 暫時按住兩個按鈕將使偏置歸零。
提供的交流耦合電容器頭 (0.1 μF) 允許使用大共?；虿罘种绷鬏斎脒M行操作。
當檢測到過多的共模信號時，輸入衰減器會自動從 ÷1 變?yōu)?÷10。 這個和一個快速輸入保護電路還可以保護輸入免受潛在的破壞性信號的影響。 當從示波器上取下探頭或關閉電源時，會自動調用 ÷10 衰減，在不使用時保護輸入。
增益和衰減選擇

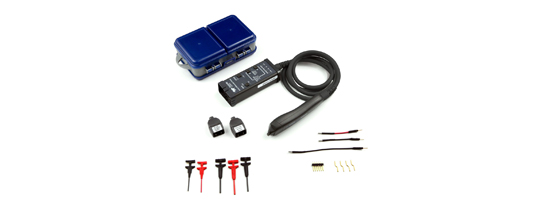

AP033 由一個具有 ÷1 或 ÷10 衰減的探頭和一個連接到示波器前面板的放大器主體組成。 放大器增益可以是 x1 或 x10。 探頭前端衰減器和放大器增益均通過 ProBus 接口控制。 通常，增益和衰減選擇由示波器完成，如下表所示。
有兩種方法可以從 AP1 獲得 x033 增益：x1 GAIN 和 ÷1 衰減，或 x10 GAIN 和 ÷10 衰減。 示波器選擇這兩個選項中的后者（如下所示）以提供最小的輸入電容和最大的共模動態范圍，同時在最高靈敏度下仍然保持低噪聲運行。
通過使用探頭放大器主體控制來覆蓋自動選擇，帶有 ÷1 衰減選項的 x1 增益可隨時用于 10 mV、20 mV 和 50 mV/div。 CMVR 為 ±5 V，輸入電容為 5 pF，噪聲為 9 nV/√Hz。 同樣，對于 10 pF 輸入 C 和 ±10 V CMVR，可以在 2 mV/div 和 5 mV/div 下選擇 x2 GAIN 和 ÷50 衰減。 在所有情況下，示波器都會顯示正確的偏轉因數。
使用隨附的附件插入式衰減器頭，可選擇 100 mV/div 至 10 V/div 的增益。
輸入特性
當選擇÷2衰減時，輸入電容由每個輸入到地的0.20 pF加上輸入到輸入的10 pF建模。 這相當于 1.20 pF 差分輸入電容。 ÷1 衰減時，差分輸入電容為 2.7 pF。
在所有增益和衰減器設置下，輸入電阻均為 1 Mohm，包括附件插入式衰減器頭。
交流耦合插件附件為每個輸入配備一個 0.1 μF 耦合電容器。 低頻 CMRR 降低。
自動平衡
在移除輸入連接的情況下按住兩個偏移按鈕兩秒鐘會調用自動平衡。 通過消除探頭的殘余直流偏移，這在所有范圍內提供了最高的精度。
低噪聲
全增益時，噪聲低于 4 nV/√Hz，是所有可用差分探頭中最低的。
共模檢測和輸入保護
差分放大器連接到共模電壓超過放大器共模范圍的信號的情況并不少見。 可能導致錯誤讀數，包括信號完全丟失。 AP033 檢測信號何時超過 ±5.5 V，并將其輸入衰減器切換到信號路徑。 示波器顯示新的偏轉系數，探頭繼續工作。
同樣的機制可以保護探頭免受大輸入信號的損壞。 在輸入衰減器可以提供永久保護之前，探頭放大器會受到保護以免受大的、快速上升的信號的影響。 這大約需要 1 毫秒。 輸入衰減器就位后，輸入可以無限期地承受 200 V DC。
