主要功能
-
150 MHz 帶寬
-
35 kV 共模電壓
-
適合碳化硅器件測量
-
卓越的噪聲和共模抑制能力
-
與傳統的高壓差分探頭相比，對被測電路的負載減少，脈沖響應更好
-

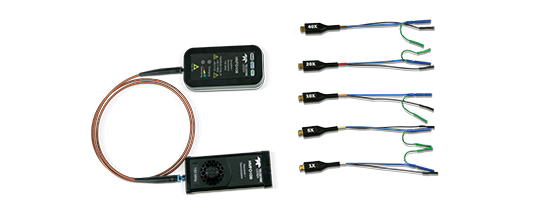

探頭前端從 +/-1V 到 +/-40V 的多種型號可選
適合碳化硅器件測量
新的 HVFO108 具有 150 MHz 的帶寬，非常適合設計硅和碳化硅設備的設備研究工程師以及采用碳化硅設備的系統開發工程師。
上側柵極驅動信號測量

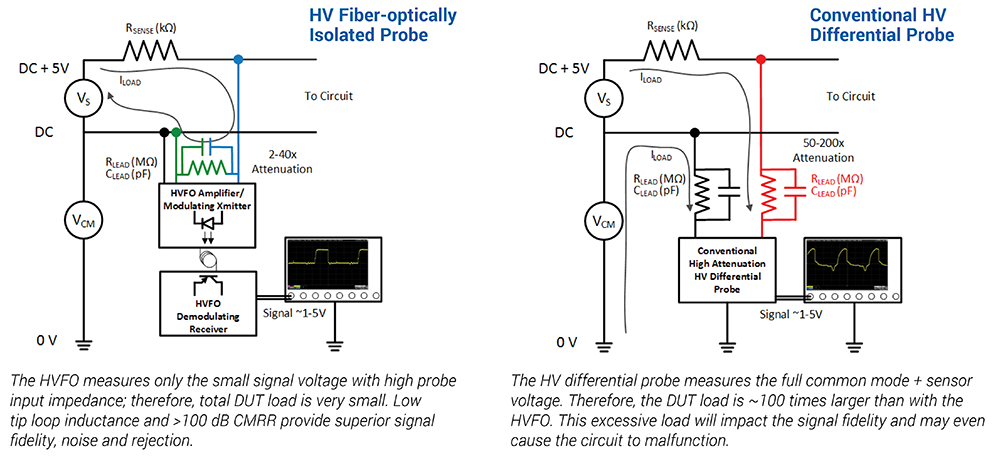

HVFO108 能夠忠實再現上側柵極驅動信號，沒有負載效應和失真，可以清楚地看到米勒效應。常規高壓差分探頭， 其前端分布電容大，與柵極電容并聯，或者與柵極驅動阻抗、大環路電感并聯，容易拾取干擾，甚至導致電路故障. HVFO108 在這些測量中表現得更好。
浮動控制或傳感器信號測量
HVFO108 輸入引線的阻抗高，適合測量低壓傳感器上的小電壓。 對被測物的負載效應非常小。 此外，引線環路電感低、共模抑制比CMRR>100dB ，衰減低，因而信號保真度高、噪聲小，共模抑制好。
EMC、EFT、ESD 、 RF 抗擾度測試和系統優化
在高浮動電壓下的AC 和 DC 傳感器信號，并且可能存在 EMC 干擾信號。高壓光纖隔離探頭能夠高保真度地測量這類信號，并能與電路和控制活動正確關聯。

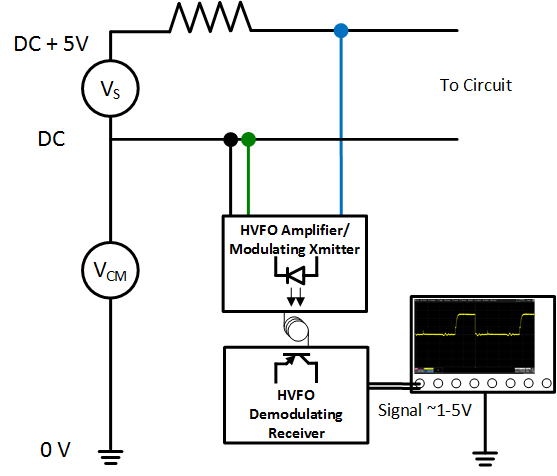

光學隔離是最好的
探頭前端和示波器輸入之間的光學隔離減少了 被測物 的不利負載，提供了更真實的脈沖響應。此種探頭增強了測量準確性的信心，并且確保高電壓測量的安全性，可以避免示波器的不安全“浮動”。
卓越的噪聲和共模抑制能力
盡管電路中其他地方存在高 dV/dt 或 dA/dt 事件，但高 CMRR (140 dB) 可以更準確地表示測量信號。 測試引線經過優化，可限制環路電感和輻射拾取。 尖端衰減針對各種信號幅度進行了優化。
