Summit T34 分析儀

Teledyne 力科 Summit T34 PCI Express 協議分析器專為 PCIe 存儲、Add-in卡和嵌入式應用程序開發人員而設計。 它支持 x1 到 x4 通道寬度，通過連接兩個機箱可擴展至x8通道，并配備可從4GB擴展至64GB的深度緩沖存儲器，非常適合存儲分析， Summit T34 為高級 PCI Express 產品的開發人員和用戶提供了更強大的功能和靈活性。 自 2010 年以來，Teledyne LeCroy 一直是 NVM Express 和 SATA Express 協議分析領域的專業供應商。這款存儲分析器融合了所有強大的傳統功能，并添加了最新的存儲隊列性能分析。

	檔案/文件名稱	時間
	Summit T3-16 PCI Express 協議分析儀介紹視頻	4:05
	Synopsys 和 Teledyne LeCroy 在 3.0年P(guān)CI-SIG 上展示 PCI Express 互操作性	3:04
	使用 Teledyne LeCroy 協議分析軟件的 Synopsys DesignWare PCI Express 3.0 演示	4:34
	使用 Summit T3-16協議分析儀的IDT PCIe Switch演示	7:15
	Cadence 和 Teledyne LeCroy 合作的支持 PCI Express 3.0 的開發和測試	1:26
	PCIe 3.0 速度 8.0 GT/s	3:17
	用于存儲的開發和測試的 NVMe 協議分析功能	36:27
	PCI Express 4.0 性能超過 1600 MB/s	3:35

該 Summit T34 的尺寸 (209 x 40 x302 mm) 小喬和重量只有 3 磅，是當今市場上更便攜的緊湊型 PCI Express 協議分析儀。

- Summit T34 以 3.0 至 2.5 GT/s 的數據速率支持 PCI Express 8 規范。

憑借可從 4GB 擴展到 64GB（使用第二個單元擴展）的靈活內存緩沖區， Summit T34 為開發人員調試具有挑戰性的存儲問題提供了深度跟蹤內存捕獲。

與其他 Teledyne LeCroy PCI Express 分析儀一樣， Summit T34 利用直觀而強大的 CATC Trace 分析軟件系統，嵌入了對 PCI Express 協議層次結構和復雜性的深刻理解。 彩色、直觀且易于使用的圖形顯示使您能夠快速捕獲和驗證 PCI Express 產品設計。 應用程序顯示是高度可配置的，可以修改以適應大多數用戶的調試風格。 可定制的多狀態觸發器可以輕松發現總線上的協議問題。 多個本地/全局定時器和計數器等功能允許用戶進行高級控制以創建復雜的觸發序列。

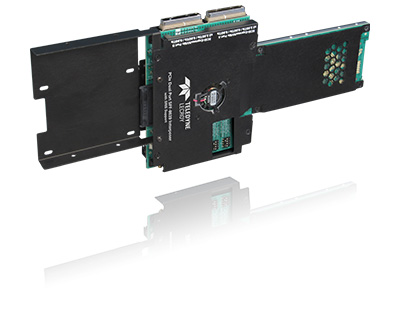

便攜式 Summit T34 協議分析儀旨在支持多種 PCIe 存儲協議，例如 SATA Express、NVMe 和 SCSI Express。 為 PCIe 存儲開發優化的新存儲相關功能和新協議分析視圖目前在整個產品線都得到支持，使這些工具對于理解從 PCI Express 協議層到命令層的數據傳輸非常有價值。

除了全套高級硬件和軟件功能外， Summit T34 提供用戶便利和分析功能，例如支持“通道調配”，允許電路板開發人員以非標準順序布置帶有通道的中間總線探針焊盤，從而簡化電路板的設計。 在內部 Summit T34 將車道映射回正確的順序并準確顯示嵌入的公交車流量。 其他軟件功能包括增強的錯誤檢查以自動識別其他錯誤類型、更緊湊的跟蹤文件允許更快地分析跟蹤數據，以及選擇簡化或高級模式來設置跟蹤記錄選項。

一種新的原始記錄模式。 Bit Tracer 允許在字節通過鏈路時對其進行記錄，從而允許調試 PHY 層問題并將邏輯分析儀格式的特性與協議分析儀格式相結合。 新的自動感知鏈路功能可監控不同通道寬度的設備之間的協商，并且分叉鏈路支持將多鏈路 PCI Express 操作重新組合成更窄的鏈路。

Summit T34 還支持以太網 LAN 端口作為標準功能。 通過 LAN 連接，工程師可以遠程操作系統（例如，在他們的桌面系統上安裝客戶端軟件，并控制在遠程實驗室中運行的分析儀）。 此外，多位協同工作的工程師可以分時使用一臺分析儀，從而減少每位工程師對額外分析儀的需求，并提高產品的成本效益。

該 Summit T34 有兩種配置——支持 x1、x2 和、x4； 或 x1、x2、x4 和、x8，如果需要，可以兩個T34組合成xXNUMX——將用戶需求與可用預算相匹配。

所有 Teledyne LeCroy PCI Express 協議分析儀均采用高阻抗、非侵入式探測技術，從而允許完全不變的數據通過。

通過利用在新興市場協議分析工具方面的多年經驗，Teledyne LeCroy 的 PCI Express 協議分析儀將復雜的功能與實用特性相結合，以加速 PCI Express IP 內核、半導體、圖形、服務器、工作站、網橋和交換機的開發。

• 記錄專家分析和報告- NVM Express、SATA Express 性能、統計和分析
• 強大而直觀的 C??ATC 記錄文件- 更快地解釋和調試 PCIe traffic。
• 專家軟件廣泛解碼- 通過準確可靠地解碼 TLP（事務層）和 DLLP（數據鏈路層）以及 PCI Express 的所有原語，完全理解協議。

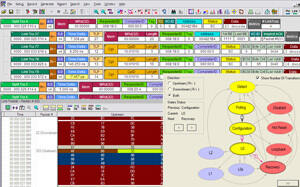

• 狀態機- 從 LTSSM 狀態機的角度查看記錄文件以了解鏈路的行為方式。 快速查看狀態是否卡住或鏈接是否上升或下降。 可以在氣泡圖和狀態切換表格上直接定位到記錄文件中。
• 緊湊的記錄文件視圖- 壓縮記錄文件以更好地全面了解整個跟蹤中發生的情況。

• 高級觸發/過濾- 通過隔離重要traffic、特定錯誤或數據模式快速查找錯誤。 通過從跟蹤中刪除非必要字段來更清楚地了解數據交互。
• 流量控制視圖- 檢查RC和EP之間的行為。 清楚地查看記錄文件中的credit減量和credit更新。
• 智能報告- 快速識別和跟蹤錯誤率、異常鏈路或時序條件、顯示配置空間和協議規范詳細信息。
• 一鍵錯誤報告- 查看 PCIe鏈路錯誤。 通過單擊指示的錯誤導航到每個錯誤。
• Dword 到事務級別查看器- 查看并理解 PCI Express 協議的符號、數據包、鏈接和拆分事務級別。
• 監控和鏈路利用率- 解決吞吐量、鏈路利用率和帶寬問題。
• BitTracer 軟件選項- 記錄通過鏈接的字節。 允許調試 PHY 層問題。 邏輯分析儀格式和解碼協議分析儀格式使協議分析儀完美。

  • 快速識別新的 PCIe 3.0 啟動令牌


  • 查看 PCIe 128 數據包中新的 130/3.0 位編碼結構


• 自動感應鏈接- 分析兩個設備之間的不同通道寬度的所有流量協商。
• NVMExpress(PCIe SSD)規范解碼分析- NVMe 初始化解碼
• 解碼 NVMe 命令
• 分析 NVMe Queue
• 基于 NVMe 多端口數據交互
• NVMe 電源管理
• 自動提取 PCIe SSD 基地址
• SRIOV 解碼支持- 分析啟用單root IO 虛擬化的設備。
• MRIOV 解碼支持- 分析啟用多root IO 虛擬化的設備。
• 鏈路調整- 為 MidBus 連接提供專門或獨特的電路板布局。
• 深度緩沖記錄容量- 捕獲長達 8 GB（每個方向 4 GB）的用于分析和解決問題的長記錄會話。
• CRC校驗- 知道顯示的信息是準確的。
• 高速接口端口- 無需復雜的設置，提供 1 Gb/s 以太網和 USB 2.0 端口。
• 可下載的跟蹤查看器- 在開發團隊中共享和注釋跟蹤記錄。
