SierraNet M328Q

SierraNet M328Q 系統為 LAN、SAN、NAS 和其他以太網和光纖通道的開發人員和協議測試工程師提供 10/25/40/50/100Gbps 以太網和第 6 代 (32G) 光纖通道數據捕獲和協議驗證的分析和錯誤注入應用程序。提供兩個 QSFP28 FlexPorts 以實現最大配置和實用性， SierraNet M328Q 包括易于使用、可定制的軟件界面、大型捕獲緩沖區以及專業的捕獲、觸發、減損和過濾功能。

Explore SierraNet M328Q

SierraNet M1288SierraNet M1288 以太網和光纖通道測試平臺提供更佳的分析、錯誤注入和流量捕獲生成以及用于測試應用程序和鏈路特性的操作。 SierraNet M1288 是 Teledyne LeCroy 強大的測試和測量工具系列中的產品，專為當今的高速存儲和通信結構而設計。 SierraNet M1288 支持使用脈沖幅度調制 4 (PAM4) 和傳統的不歸零 (NRZ) 技術檢查和修改以太網和光纖通道鏈路。

SierraNet M648SierraNet M648 以太網和光纖通道測試平臺提供更佳的分析、錯誤注入和流量捕獲生成以及用于測試應用程序和鏈路特性的操作。 SierraNet M648 是 Teledyne LeCroy 強大的測試和測量工具系列中的新產品，專為當今的高速存儲和通信結構而設計。 SierraNet M648 支持使用脈沖幅度調制 4 (PAM4) 和傳統的不歸零 (NRZ) 技術檢查和修改以太網和光纖通道鏈路。

SierraNet T328這款 SierraNet T328 系統為 LAN、SAN、NAS 和其他以太網和光纖通道應用程序的開發人員和協議測試工程師提供 10/25/40/50/100Gbps 以太網和第 6 代 (32GFC) 光纖通道數據捕獲分析和協議驗證。提供八個 SFP28 FlexPorts 以實現更大的配置和實用性， SierraNet T328 包括易于使用、可定制的軟件界面、大型捕獲緩沖區以及專業的 TAP4 捕獲、觸發和過濾功能。

SierraNet M328SierraNet M328 系統為 LAN、SAN、NAS 和其他以太網和光纖通道的開發人員和協議測試工程師提供 10/25/40/50/100Gbps 以太網和第 6 代 (32GFC) 光纖通道數據捕獲和協議驗證的分析和干擾應用程序。提供八個 SFP28 FlexPorts以實現更大的配置和實用性， SierraNet M328 包括易于使用、可定制的軟件界面、大型捕獲緩沖區以及強大的捕獲、觸發、減損和過濾功能。

SierraNet M328QSierraNet M328Q 系統為 LAN、SAN、NAS 和其他以太網和光纖通道的開發人員和協議測試工程師提供 10/25/40/50/100Gbps 以太網和第 6 代 (32G) 光纖通道數據捕獲和協議驗證的分析和錯誤注入應用程序。提供兩個 QSFP28 FlexPorts 以實現更大配置和實用性， SierraNet M328Q 包括易于使用、可定制的軟件界面、大型捕獲緩沖區以及業內更強大的捕獲、觸發、減損和過濾功能。

NVMe/oF 的采用正在迅速增加，并且通過以太網或光纖通道結構完全符合 NVMe 規范要求能夠驗證所有傳輸上的事務。

在下面您將找到一個列表 SierraNet 支持 NVMe 的以太網和光纖通道分析儀平臺以及幫助您確定最適合您要求的簡短說明。一切 SierraNet 下面列出的分析儀支持通過以太網和光纖通道傳輸進行 NVMe/oF 分析、調試和驗證。隨附的 Net Protocol Suite 軟件包括對 NVMe/oF 規范最新修訂版的支持。

客戶應選擇最適合其當前產品以及即將推出的產品需求的平臺。旗艦 SierraNet M648 平臺支持 10Gbe 和 25GbE 鏈路以及新的 50GbE PAM4 以太網安裝以及 16/32GFC 和新的 64GFC 結構。

主要功能

帶機架安裝套件的 1U 外形尺寸
兩個 QSFP+ FlexPort，支持 10/25/40/50/100Gbps 以太網和高達 32G 光纖通道，通過光纖或銅線連接
先進的多狀態觸發和過濾
數字物理層，re-timed 捕獲
標準128G記錄緩沖區
動態內存分配
支持廣泛的以太網協議，包括 FCoE、NVMe/oF、RoCE 和 iSCSI
多種跟蹤視圖格式
無縫 WireShark 集成
USB 3.0 和千兆以太網主機接口，用于快速上傳和輕松管理

這款 SierraNet M328Q 是可供開發人員和協議測試工程師使用的更具成本效益、強大且完全集成的以太網和光纖通道數據捕獲、協議驗證和幀/數據修改系統。 M328Q協議分析系統為工程師提供 100% 在所有端口上以全線速記錄所有光纖通道和以太網相關流量，同時通過數字探測技術保持鏈路完整性。

靈活應對任何調試挑戰

SierraNet M328Q 硬件平臺和 Net Protocol Suite 用戶界面提供了市場上更高水平的性能和靈活性。 SierraNet 為開發人員、測試和支持工程師提供緊湊、極其靈活的多功能協議分析器和流量減損平臺。

SierraNet M328Q 采用 Teledyne LeCroy 強大的 FlexPort? 技術，在單個平臺中提供分析傳統或融合以太網和光纖通道產品的更大靈活性，以及??在購買時或以后通過簡單地添加可選的許可證密鑰，來靈活的添加協議特定特性、功能和速度。

每 SierraNet FlexPort對，可以探測以太網 – 25GbE、50GbE（25GbE x 2 鏈路）高達 100Gbps 以太網（25GbE x 4 鏈路）和光纖通道 – 從 32GFC x 1 鏈路到 32GFC x 4 鏈路 – 通過標準 QSFP DAC、AOC 或光收發器和 MPO 光纖配置，并且無需在某些競爭產品中使用單獨的“單一功能”刀片、吊艙或適配器。

除了 FlexPort 技術， SierraNet M328Q 的精密分析軟件 Net Protocol Suite 提供了更強大的靈活性和定制的數據顯示，可以輕松快速地將用戶導航到感興趣的特定事件。 Net Protocol Suite 的多個跟蹤視圖中的解碼提供了卓越的可見性，可以解決低級別到應用層的問題，根據支持的規范及其相關編碼方案解碼流量，零時間搜索和過濾功能可以輕松找到以太網和光纖通道事件一種上下文和直觀的方式。在多協議環境中，Teledyne LeCroy 的 CrossSync 可以與我們其他專業的協議分析工具（例如 PCI Express Gen3 和 Gen4）同步和關聯跟蹤 Summit 分析儀，以了解流量、刺激和/或錯誤如何跨網橋或適配器傳輸。

多功能、經濟高效的平臺

SierraNet M328Q 平臺緊湊、便攜且重量輕。 SierraNet 是目前市場上更小 (1U) 和更輕 (9.5lbs) 的光纖通道和以太網協議分析儀和流量修改平臺，節省了客戶實驗室寶貴的空間和機架空間，是移動工程師更好的便攜式解決方案。 SierraNet 為用戶提供單工程師更低的擁有成本，意味著在隨后幾年的運營中，不會因為緊張的預算而缺乏維護或支持費用，從而可以跟上不斷發展的規范和演進。

性能

SierraNet M328Q 通過 USB3.0 或 GE 接口提供工程師所需的快速、方便的數據訪問。由于 USB 即插即用，這在需要捕獲大量數據但需要快速連接到分析儀時特別有用，例如在客戶現場。除了 USB3.0 接口的性能和易用性外，千兆以太網主機接口在SierraNet 平臺也是標準配置。并且前面板上的 IP 地址設置菜單消除了通過競爭產品上使用的零調制解調器電纜和超級終端接口配置分析儀所需的時間和復雜性。

SierraNet M328Q 還提供市場上更高的時間戳分辨率。SierraNet 系列已增強到 1ns 時間戳分辨率/精度，為測試高性能 SAN 產品所需的跟蹤分析和定時測量設置了新的行業標準，特別是在延遲是成功的關鍵指標的情況下。

此外，SierraNet 家族的高級狀態機易于使用，可幫助工程師以外科手術般的精度觸發、過濾和注入錯誤，最多 4 個序列，每個序列最多 24 個狀態，簡單的快速定位到感興趣的區域并節省寶貴的時間。當用戶無法準確定義與問題相關的條件并且需要捕獲大量流量以確定問題的原因時， SierraNet 可將業內更大、更靈活的記錄內存動態分配給一個端口，或根據流量概況將內存使用分散到所有八個端口。

主機要求：	Windows 7、Windows 8.1、Windows 10、Windows Server 2008 (R2) 和 Windows Server 2012；需要適用于正在使用的相關 Windows 操作系統的最新服務包；（推薦使用 64 位 Windows 版本的操作系統，因為這將允許更多 RAM 使用超過 32 位安裝）至少有 200 MB 可用空間用于安裝軟件和額外空間用于存儲記錄數據的硬盤；顯示器的分辨率至少為 1024 x 768，色深至少為 16 位； USB2.0 端口和/或 100/1000Mbps 以太網網絡接口。
	為獲得最佳性能，請參考我們推薦的配置。

連接：	建議使用千兆 (1000Mbps) 以太網鏈接 SierraNet 分析儀。主機至少應具有 100/1000Mbps 以太網連接到網絡或 USB 2.0 端口。如果多臺分析儀以菊花鏈方式連接到同一臺主機，則每臺分析儀都需要一個以太網連接或一個 USB 端口。

記錄內存大小：	截至128 GB

支持的數據速率：	8、16 和 32Gb/s 光纖通道 10/25/40/50/100Gb/s Ethernet

支持的端口數：	2-QSFP28 FlexPort

級聯能力	多達 64 個邏輯端口（8 SierraNet 系統）

主機接口：	USB3.0 和 10/100/1000baseT 以太網

前面板連接器：	2-QSFP28 FlexPort
	外部觸發輸入/輸出
	前面板指示燈
	每個 TX 和 RX 對的 LED（速度、鏈路、狀態）、狀態 LCD 面板、電源 LED

前面板控件：	電源開/關、菜單導航和選擇輪

后面板連接器：	交流電源、擴展/CrossSync 端口

附件：	交流電源線、USB2.0 和 USB 3.0 電纜、以太網跳線、1 套 QSFP28 到 SFP28 DAC 電纜

尺寸（高x寬x深）：	機箱：44 x 432 x 358 毫米（1.75” x 17” x 14.1”）
	帶保險杠：52 x 455 x 367 mm (2” x 17.9” x 14.5”)

重量：	4.3 公斤（9.5 磅）

電源要求：	100-240 伏交流電，50-60 赫茲，100 瓦

環境：	工作溫度：0 到 55o C（32 到 131o F）
	非工作：-20 到 80 o C（-4 到 176 o F）
	濕度：10至90％RH（無冷凝）

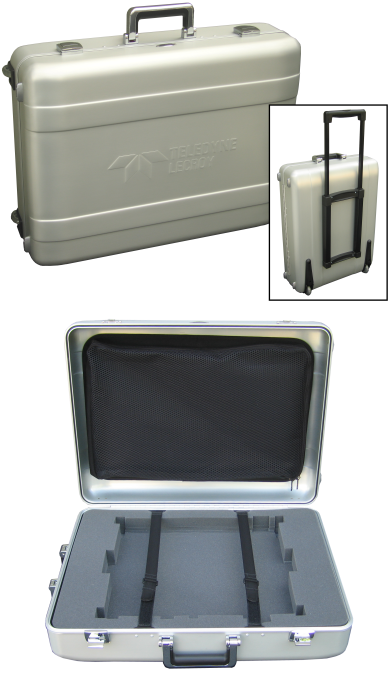

1U 手提箱

機架安裝導軌套件，用于 SierraNet 交易平臺

Teledyne LeCroy InFusion（干擾器）錯誤注入器和流量修改器工具允許用戶驗證以太網網絡和光纖通道結構系統的實際故障處理。 InFusion 僅適用于 SierraNet 平臺啟用了數字重定時電路，并以不顯眼的方式位于實時系統的數據路徑中，以編程方式更改或破壞流量。 InFusion 是使用實際工作負載和設備對系統進行壓力測試的理想工具。

SierraNet InFusion 支持從 10GbE 到 100GbE 的以太網鏈路速度和高達 32 Gbps 的光纖通道鏈路，具體取決于許可的功能 SierraNet 平臺。 InFusion 通過使用客戶定義的參數實時監控來自兩個方向的流量，用為測試用例指定的參數替換或修改任何位、Ordered‐sets、校驗和或其他參數。

InFusion 可以在檢測到特定序列或達到指定時間間隔時改變流量，但它不需要復雜的腳本、編程或模擬工具。 InFusion 可以監控兩個方向的流量并對發生在通信鏈路任一方向的事件采取行動。 InFusion 甚至可以修改給定測試場景中的雙向流量，無論是來自發起者還是來自響應者。 InFusion 專門設計用于驗證子系統內的恢復特性。帶有圖標和超鏈接的簡單、用戶友好的菜單界面允許您在幾分鐘內創建特定的測試場景。

一旦 InFusion 會話開始，系統會自動處理設備之間的協議握手。 InFusion 將原始數據流的忠實副本傳輸?shù)?CRC 值，如果需要，它會重新計算。 InFusion 允許測試工程師以其他測試平臺無法實現的方式系統地驗證錯誤恢復。

主要特征：

錯誤注入：注入 CRC、差異、PCS 編碼（8b/10b、64/66b 等）幀和編碼錯誤。
斷開鏈接恢復：以編程方式斷開連接以測試鏈路恢復。
值替換：監視特定值、模式或有序集（低至位級??別）的鏈接并替換為用戶定義的值。您可以在每次出現、指定的出現次數或指定的時間間隔后替換值。
丟包：從流中刪除單個Ordered‐sets或幀以驗證重試行為。
數據包延遲：捕獲單個幀并重新插入到數據流中以驗證無序重組。
Ordered‐sets操作：替換握手和流控制Ordered‐sets以幫助驗證設計的穩健性。
交互監控：作為流量監控器運行，收集用戶指定參數的統計數據。在這種模式下，數據在兩個方向上都保持不變。
菜單驅動界面：允許輕松設置測試場景。

關于流量修改，您可以在鏈路層修改Ordered‐sets、CRC、加擾數據和連接事件。您不能修改時鐘偏差管理和信號完整性。 InFusion 由連接到被測線路的硬件設備和用于創建測試腳本并將其下載到設備的基于 Windows 的軟件應用程序組成。您還可以使用軟件應用程序通過以太網或 USB 鏈路配置和控制設備。 InFusion 測試腳本稱為場景。場景決定了硬件設備如何監控和修改線路流量。為了創建和下載場景，必須使用 Teledyne LeCroy Net Protocol Suite 應用程序。對于 InFusion 連接，設備連接在發起方和響應方的 PHY 之間。

參數規格表
