使用 Teledyne LeCroy 的工程師 WaveMaster 8000HD 和 Anritsu SQA-R MP1900A BERT 正在執行校準和 BER 測試 USB4 or Thunderbolt.

USB 和 USB Type-C電氣測試 - 從物理層到協議層

Teledyne LeCroy 為 USB-C 測試提供優異的電氣和協議解決方案，包括 USB4，Thunderbolt, USB 3.2、USB 2.0、DisplayPort 2.1 和 USB PD，這些接口均通過 USB Type-C 連接器實現。

  • 用于 USB-C 測試的強大示波器
  • 快速完成驗證和合規性測試
  • 利用強大的跨層分析工具進行USB-C 鏈路調試

用于 USB-C 測試的強大示波器

這款 WaveMaster 8000HD示波器將高速和邊帶測試整合到一臺儀器中，使其成為可執行物理層合規性測試和調試的示波器，它使您能夠超越合規性測試，調試 USB Type-C 系統互操作性故障。

這個 WaveMaster 8000HD 示波器，帶有標注，支持其在 USB Type-C 高速測試和 USB-C 邊帶測試中的應用
對比 WaveMaster 8000HD 示波器和競品Tektronix DPO70000SX 系列及 Keysight UXR 系列示波器

USB4 與 Thunderbolt 合規性測試，支持 DisplayPort 和 USB 3.2 的完整 USB Type-C 測試

Teledyne LeCroy 為 USB2、Thunderbolt、DisplayPort 3 和 USB 4 等 4和2.1通道 USB-C 技術提供更快、更高效的驗證和合規性測試。

WaveMaster 8000HD 示波器 WavePulser 40iX 用于 USB 通道 S 參數測量的高速互連分析儀。

用很短的時間完成USB4 與 Thunderbolt 合規性測試

只需很短的時間即可實現USB4 V2.0的Tx/Rx 合規性測試（Gen2/Gen3/Gen4）

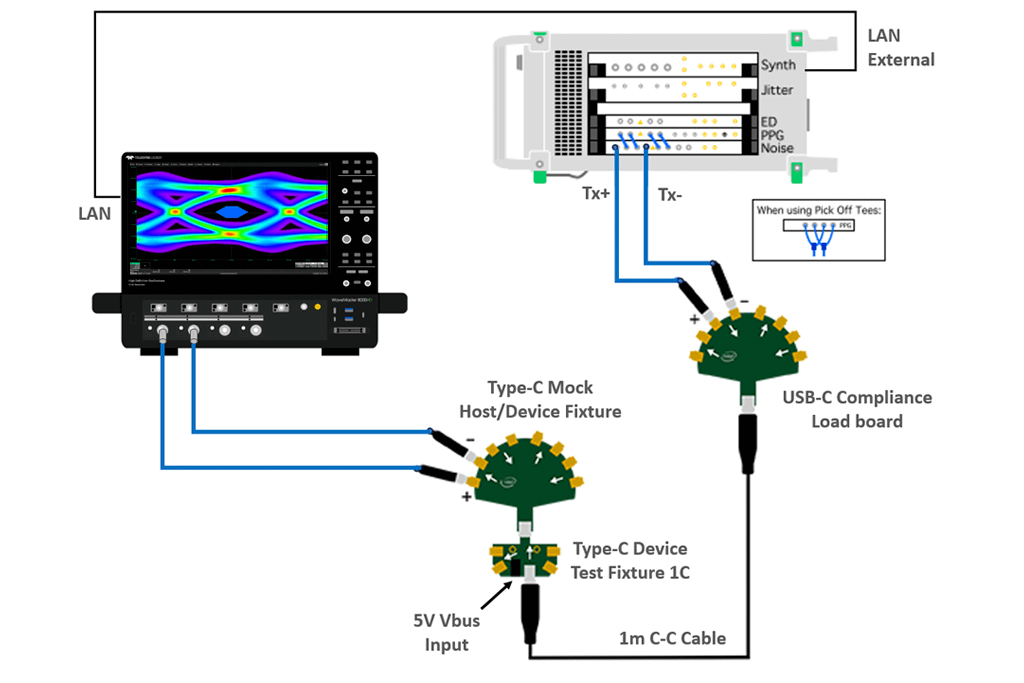

USB 3.2 長通道接收器 (Rx) 校準 WaveMaster 8250D 示波器和 Anritsu MP1900A SQA BERT。

USB 3.2

USB 3.2 合規性測試達到“黃金套件”級別

WaveMaster 8000HD示波器運行 USB4, Thunderbolt, 使用 WilderTech 控制器進行 DisplayPort 發射器測試

通過USB-C的DisplayPort

VESA 批準的 DisplayPort 2.1/1.4 Source和Sink的物理層合規性測試方案

USB-C 合規性測試經驗、領導者、支持

將 Teledyne LeCroy WaveMaster XNUMX HD 示波器和 QualiPHY自動合規性測試軟件與安立 SQA-R MPXNUMXA BERT 相結合，可提供功能強大的特性分析、合規性和調試解決方案。Teledyne LeCroy 擁有經驗豐富的 USB-C 現場支持團隊，可為解決方案提供一線支持。

WaveMaster 8000HD示波器表演 USB4 PHY 電氣一致性測試。

WaveMaster 8000HD示波器

WaveMaster 8000HD 支持各代 USB 和 DisplayPort Tx/Rx 測試，滿足所有所需帶寬：

  • 25 GHz 用于 USB4, Thunderbolt 和 DisplayPort UHBR
  • 16 GHz 用于 USB 3.2 (Gen2) 和 DisplayPort HBR3
  • 13 GHz 用于 USB 3.2 (Gen1) 和 DisplayPort RBR/HBR/HBR2
  • 整個WaveMaster 2.0HD系列示波器均支持 USB XNUMX

使用 WavePulser 40iX 進行 Rx 通道校準和表征

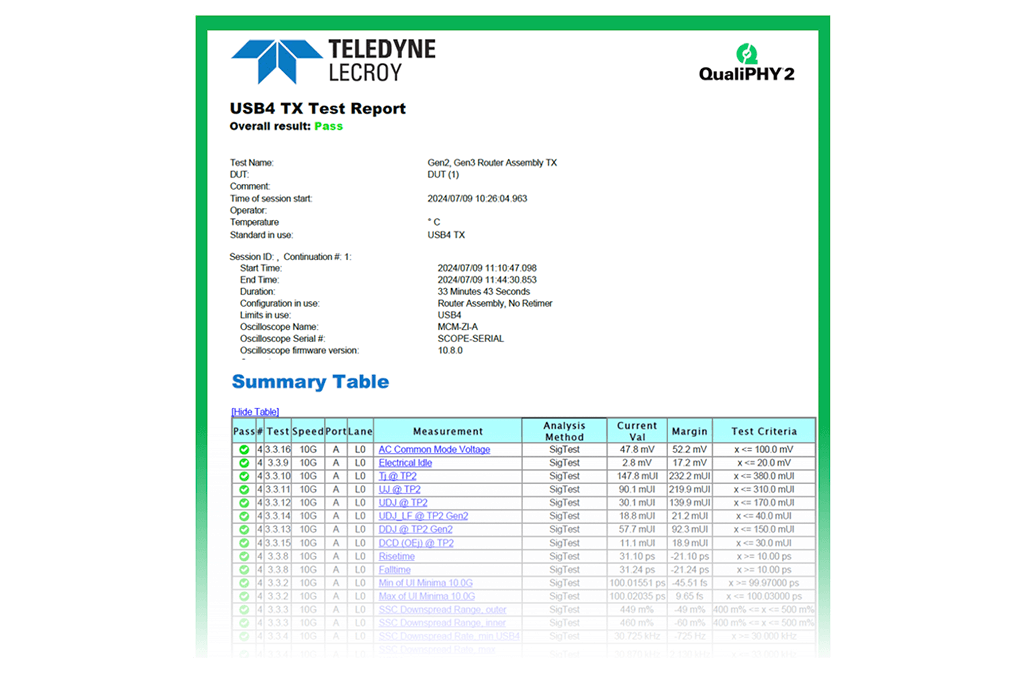

QualiPHY 2 自動合規軟件 USB4 發射機（Tx）測試

QualiPHY 調試和合規性測試軟件

QualiPHY 軟件選項 QPHY2-USB4-TX-RX， QPHY-USB3.2-TXRX， QPHY-USB 和 QPHY-DP2-Source/Sink 完全自動化 USB-C 物理層合規性測試的各個方面

  • 發射機（Source）測試
  • 接收機（Sink）測試
  • 邊帶（USB4-SB 和 DP-AUX) 調試
  • 報告生成

Teledyne LeCroy 為所有集成電氣測試解決方案提供全面的應用支持。

Anritsu MP1900A 用于 USB-C 接收器校準和 BER 測試

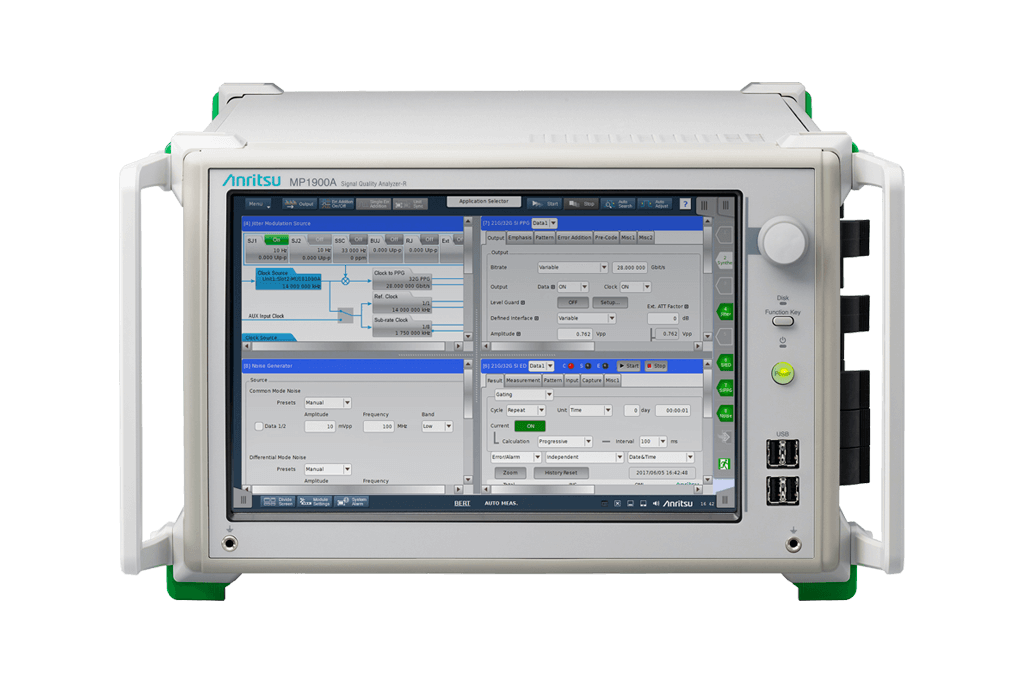

安立 SQA-R MP1900A

安立 SQA-R MP1900A 是一款一體化高速 BERT 解決方案。它結合了：

  • 為所有 Sink 和 Rx 校準和誤碼率測試生成抖動和噪聲
  • 集成 10-tap加重的高質量波形 PPG
  • 帶可變 CTLE的LTSSM 回環和錯誤檢測器

MP2A 的時間和溫度抖動漂移小于 +/- 2%（5 天，+/- 1900 度），信號質量更高，結果重復性更好。

qphy2 的橫幅廣告

強大的 USB-C 鏈路測試： CrossSync PHY 用于 PHY-Protocol跨層分析

CrossSync PHY 整合協議分析儀和示波器， USB CrossSync PHY使來自力科示波器的 USB4 和Thunderbolt波形能夠與 M4x 協議分析儀數據同時查看，電氣和協議信息具有完全的時間關聯，可實現簡單而強大的驗證和根本原因分析。 TF-USB-C 測試夾具消除了協議分析儀和示波器交叉探測同一接口進行數據采集的復雜性。

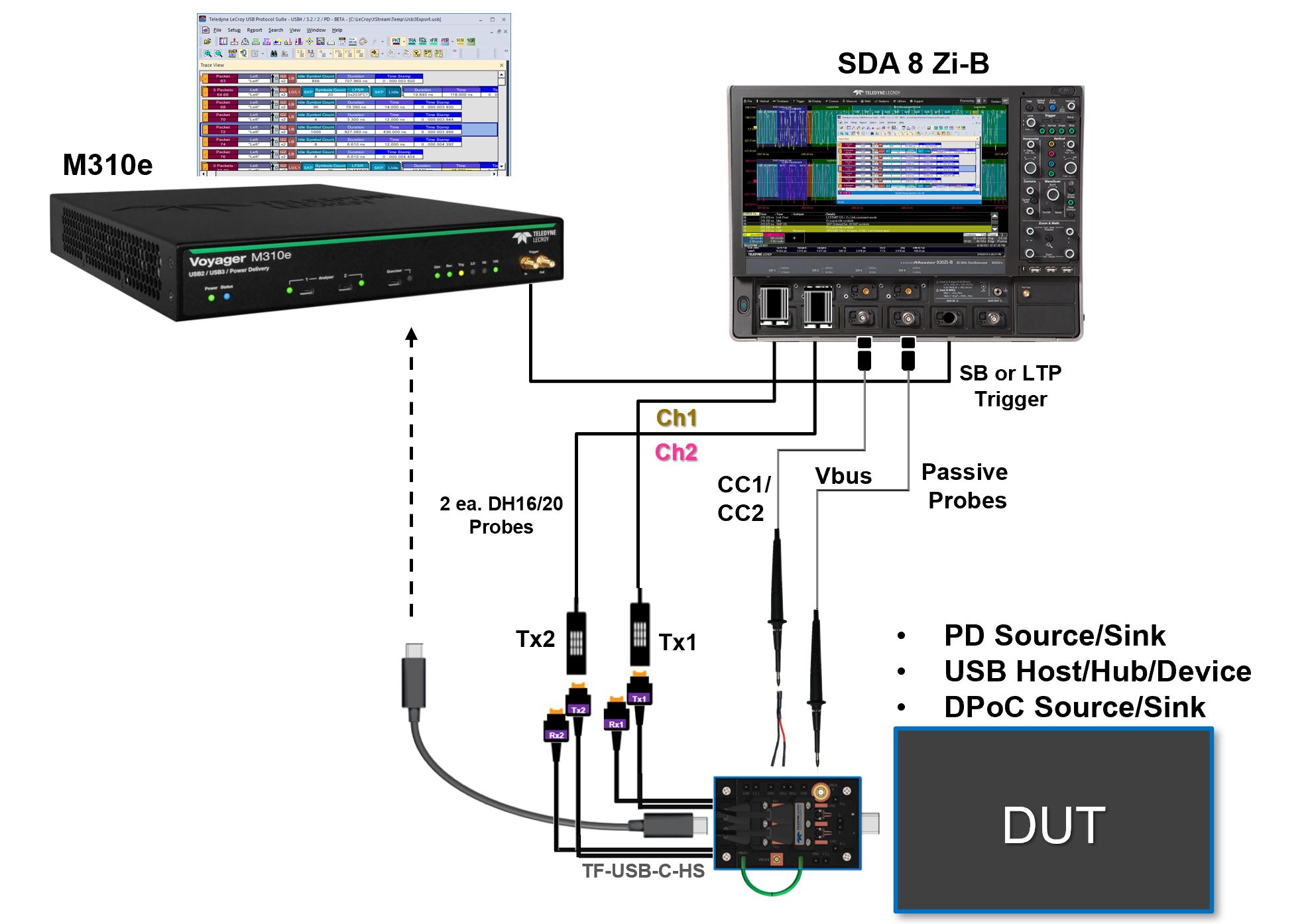

Teledyne LeCroy 示波器、協議分析儀、CrossSync PHY 軟件和用于跨層分析的 USB 測試附連板夾具的框圖
Teledyne LeCroy 示波器、協議分析儀、CrossSync PHY 軟件和用于跨層分析的 USB 測試附連板夾具的框圖
Teledyne LeCroy 示波器、協議分析儀、CrossSync PHY 軟件和用于跨層分析的 USB 測試附連板夾具的框圖

驗證和調試 Thunderbolt 和 USB Type-C 活動鏈路操作。

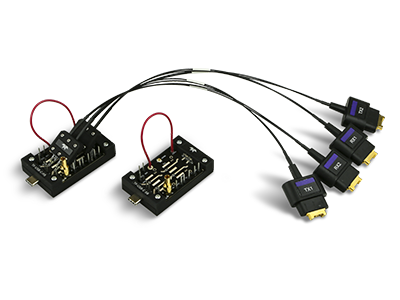

  • TF-USB-C-HS 測試夾具可以在不干擾鏈路的情況下觀察電氣和協議行為
  • USB-C 邊帶信號（USB-PD、 USB4-SB、DP-AUX、USB VBUS（電壓和電流）可使用無源或有源探頭測試
  • 提供USB 數據通道的高帶寬示波器探測點

通過捕獲整個協議棧快速解決互操作性問題

  • 在同一高級事件上觸發協議分析儀和示波器的采集
  • 輕松測量協議域和電氣域之間的時序關系
  • 更快的根因分析意味著更少成本的調試

使用集成的物理和協議視圖分析鏈路訓練

  • 觀察協議級命令的電氣級結果
  • 組合導航意味著始終知道哪些協議和電氣行為同時發生
  • 沒有任何一種儀器可以對鏈路訓練提供這種水平的跨層洞察
下載了解鏈接培訓 USB4 和 DisplayPort 2.1 協議白皮書

強大的 USB-C 鏈路測試：PHY-logic和邊帶調試

鏈路訓練和邊帶協商失敗是 USB Type-C連接設備上發現的許多合規性和互操作性故障的原因。 通過使用力科的物理層邏輯子層和邊帶調試解決方案，可以將這些故障快速識別為物理層或者鏈路層問題。

USB4 使用 M4X 練習器/分析器進行 PHY 邏輯層調試和 WaveMaster 8000HD示波器

串行數據分析 (SDA) 內置 USB-C 專業測試工具

Teledyne LeCroy 將數十年的行業標準專業知識融入 SDA Expert (SDAX) 串行數據分析軟件和選項中，只需選擇標準、配置測試點并選擇測量即可。

在SDA Expert中選擇USB標準

只需從預定義列表中選擇 USB 串行標準，即可獲得用于測量和表征 USB 信號的專業測試知識，利用SDA Expert 提供的 USB 技術選項。

  • 易于配置的測試點設置
  • 全面的眼圖、抖動和其他 USB-C PHY 測量
  • 簡單而強大的均衡分析
了解更多信息

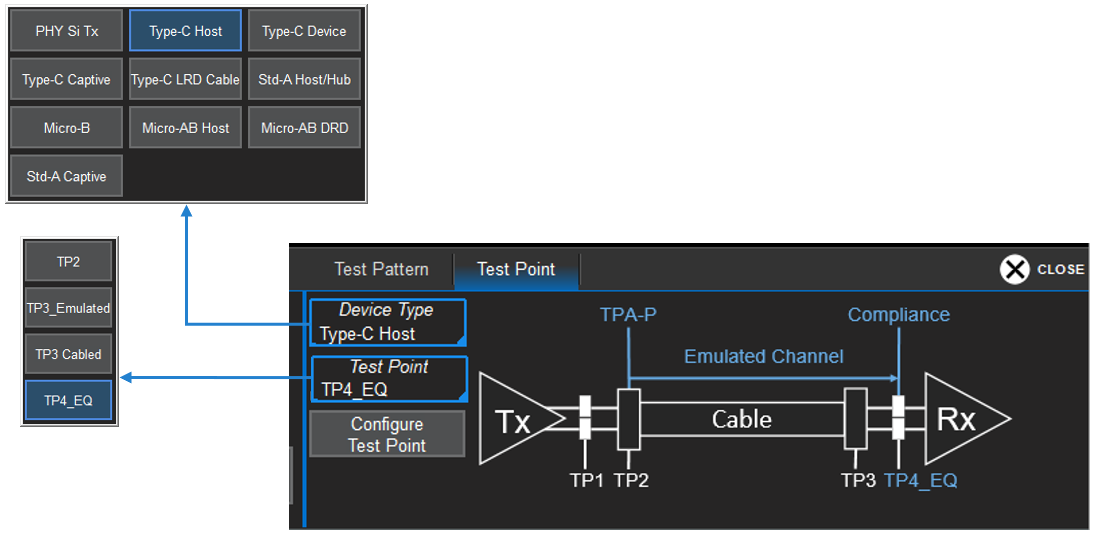

配置 USB 測試點

通過 “測試點配置”，您可以在鏈路中的任何測試點執行發射機測試。動態測試點圖會根據您的選擇而改變，以減少設置錯誤。

  • 在 “PHY Si ”測試點進行測試，使用測得的 S 參數文件去嵌回發射機引腳
  • 選擇 TP2 和連接器類型以在設備連接器上進行測試
  • 選擇 TP4_EQ 以仿真標準的電纜模型并應用均衡

使用 WavePulser 40iX 創建用于嵌入、去嵌和通道仿真的 S 參數文件以進行串行數據分析。

了解更多信息

選擇 USB 測量

只需在 SDA Expert 軟件中按一下按鈕，即可訪問 USB4、Thunderbolt、USB 3.2 和 DisplayPort CTS（合規性測試規范）中定義的 USB-C 特定測量。

  • USB 發送器均衡（TxEq、TX-FFE）測量
  • USB 眼圖測試 - 眼高、眼寬、模版測試
  • 幅度 – ACCM（交流共模）、Pk-Pk 電壓、SNDR
  • 抖動 – RJ（隨機抖動）、DJ（確定性抖動）、TJ（總抖動）、UJ（不相關抖動）、UDJ（不相關確定性抖動）、OEJ（奇偶抖動）
  • SSC（擴頻時鐘）——SSC 頻率變化、SSC 速率、SSC 范圍
了解更多信息

USB-C 高速測試比較 – Teledyne LeCroy、Keysight、Tektronix

Teledyne LeCroy 示波器的性能、特點和功能使其成為USB-C 測試的理想示波器，為您的 USB-C 測試選擇合適的 Teledyne LeCroy 示波器。與 Keysight 示波器和 Tektronix 示波器進行比較。

USB-C 高速
示波器特點
所需 25 GHz 帶寬
所需 80GS/s 采樣率
分辨率
最大記錄長度
高速輸入（50 歐姆）
邊帶輸入（1M 歐姆）
邊帶觸發器
高速數據總線解碼器
示波器數據的協議分析
邊帶觸發器和解碼器
邊帶 PHY 測量
邊帶 MSO 觸發和解碼
內置專業USB-C工具
PHY Tx（Source）合規性測試軟件
PHY Rx（Sink）合規性測試軟件
USB4 和 Thunderbolt
USB 3.2
DisplayPort 2.1/1.4
PHY-Logic測試夾具
跨層分析
前面板配備超高速 USB 端口
Teledyne LeCroy
WaveMaster 8000HD
12 bits
8 Gpts
（原同步）
使用 MP1900A
是
是
是
TF-USB-C-HS 測試夾具
（CrossSync PHY）
Keysight
UXR系列
10 bits
2 Gpts
---
---
---
---
僅解碼
---
---
---
使用 JBERT
是
是
是
活動鏈接夾具
---
---
泰克
DPO70000SX 系列
8 bits
500 Mpts
---
---
---
---
---
---
---
---
使用 MP1900A
是
沒有
沒有
---
---
---

USB 2.0 物理層測試套件

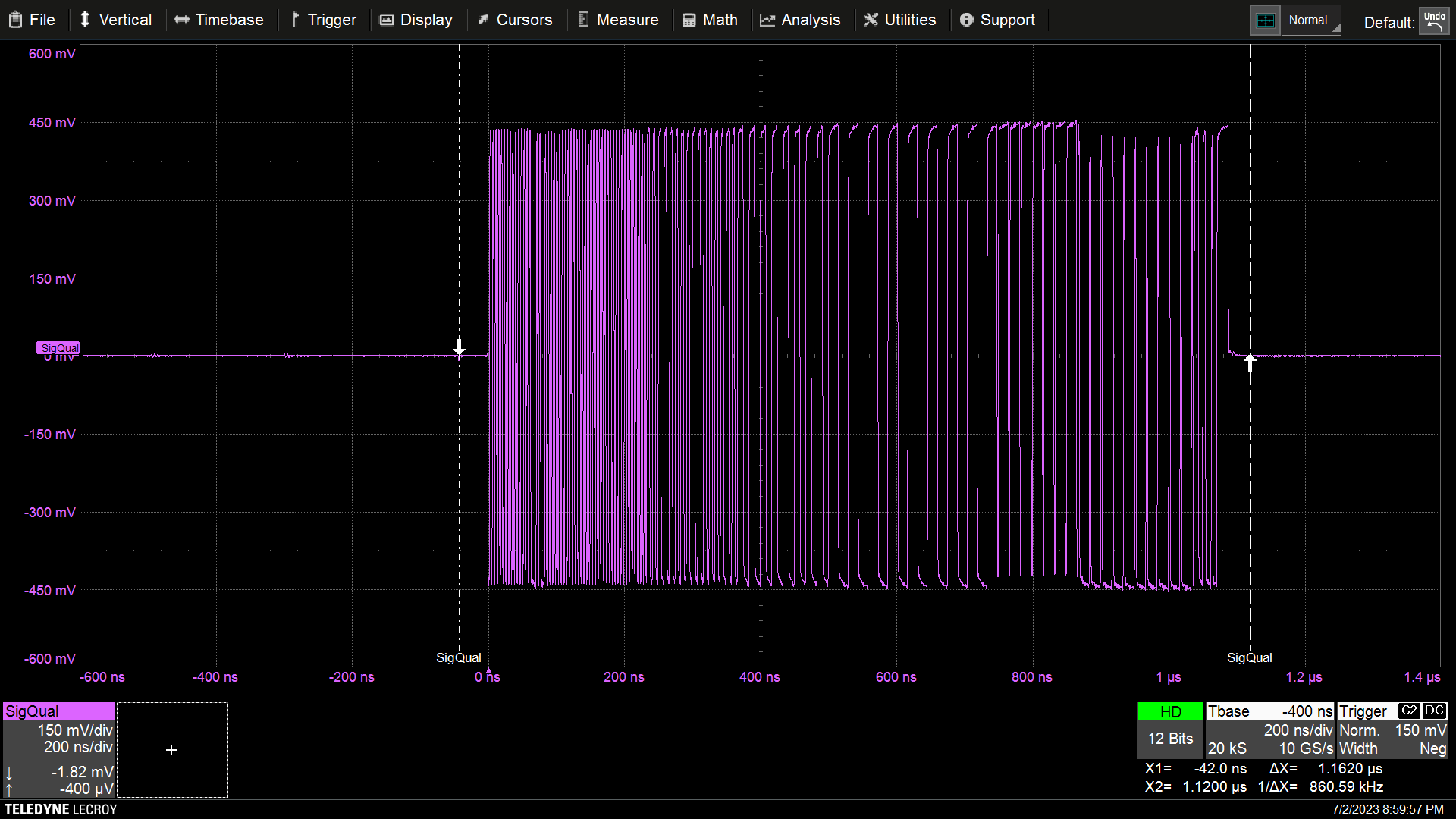

USB 2.0 標準包括低速 (LS - 1.5Mb/s)、全速 (FS - 12Mb/s) 和高速 (HS - 480Mb/s)。Teledyne LeCroy 示波器與 QPHY-USB 軟件、有源探頭和協議層工具配合使用，可為 USB 2.0 電氣合規性測試和調試提供完整的測試解決方案。

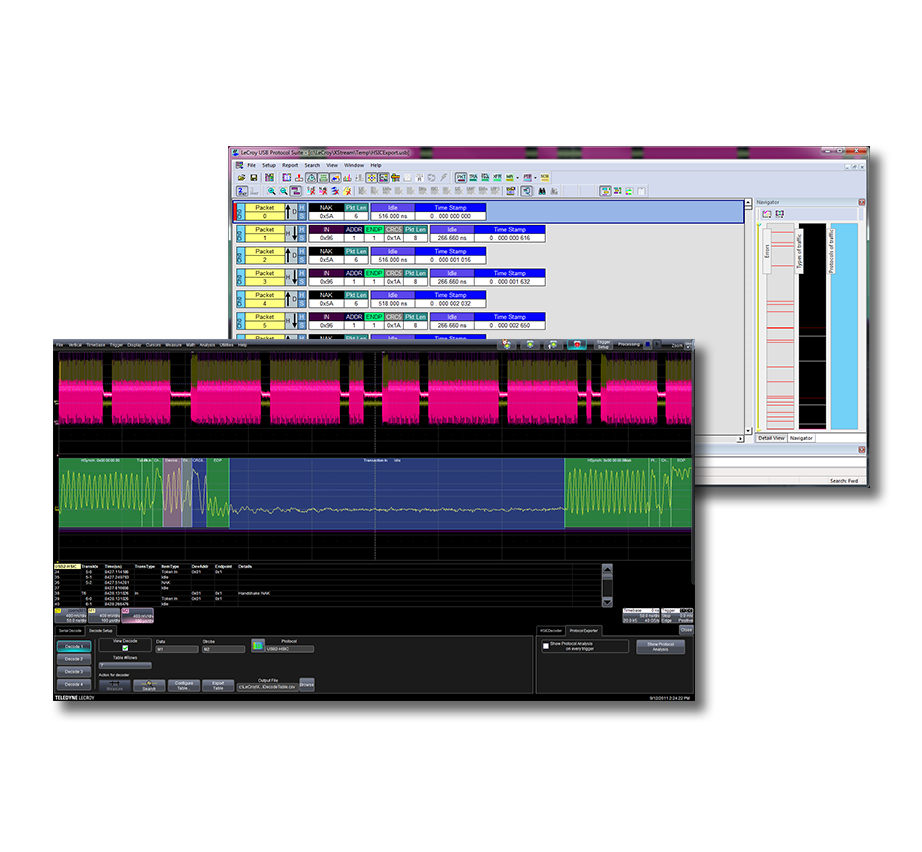

USB2 TDME（觸發、解碼、測量/圖形、眼圖）和 ProtoSync 軟件
USB 2.0、USB2、USB2.0 高速測試包 WavePro 高清示波器

USB 2.0 合規性

QPHY-USB測試軟件可針對 USB 2.0 實施一整套經 USB-IF 批準的電氣測試，包括高速、全速和低速測試

  • 支持主機、設備和集線器測試
  • 簡單易用的自動化測試
  • 可用 TF-USB-B 測試夾具
觀看視頻：USB 2.0 合規性

協議觸發和解碼

觀看視頻：USB-C 測試夾具
WavePro 符合 USB2、USB2.0、USB 2.0 標準的高清示波器

推薦的示波器

USB 2.0 測試的推薦型號：

  • WaveMaster 8000HD 示波器，適用于所有 USB-C 測試（USB4, USB 3.2和 USB 2.0，Thunderbolt、DisplayPort）
  • WavePro HD 用于 USB 2.0 合規性和 USB-C 邊帶測試的示波器

USB Type-C 供電

只有 Teledyne LeCroy 為 USB 供電提供全方位的解決方案

  • 基于示波器的 TDMP，用于 USB-PD 和 USB Type-C “Alt Mode ”調試
  • 全面的 USB Type?C 和 PD 合規性測試平臺
  • 用于 USB 2.0、PD 和“Alt Mode”協議分析的低成本解決方案
USB-PD TDMP（觸發、解碼、測量/圖形、物理層）軟件

用于 USB-PD 和 DP-AUX 調試的示波器 TDMP

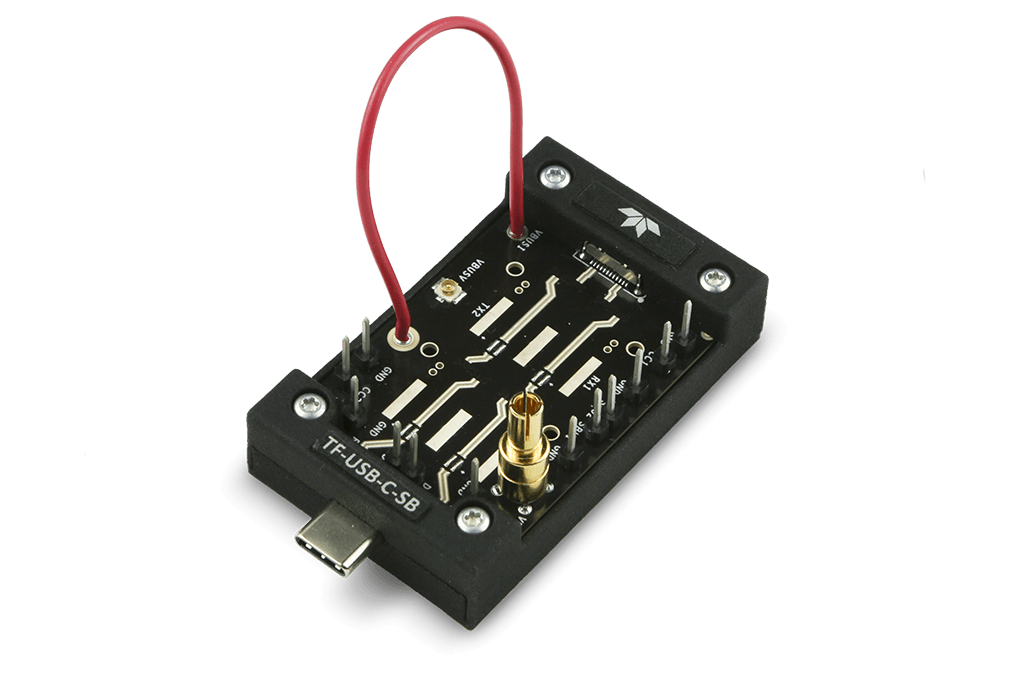

  • 使用 TF-USB-C-SB 調試夾具訪問 CCXNUMX/CCXNUMX、VBUS 和 ILoad
  • 觸發器——在 PD preamble、有序集、消息和錯誤上觸發
  • 解碼 - 解碼 SPR 和 EPR PD 消息
  • 測量/圖形 - 電壓、電流和時間測量
  • 物理層 – BMC 眼圖模板測試和測量

100% 覆蓋 USB?PD 和 USB Type?C 合規性測試

  • 獲得USB?IF 批準的 PD 和 Type?C合規性測試
  • 獲得 USB-IF 批準的USB 3.2 Gen2 和 USB4 鏈路層合規性測試解決方案
  • 用于設備和主機流量生成的集成數據和 PD 練習器
旅行者協議分析儀

經濟實惠的便攜式PD分析儀

  • 分析和調試 PD / Type-C 信息和狀態變化
  • 全面的 USB 設備類解碼
  • Power Tracker 圖形顯示 VBUS 功率和電流
水星 T2C 協議分析儀

USB-C 邊帶測試比較 – Teledyne LeCroy、Keysight、Tektronix

Teledyne LeCroy 示波器的性能、特點和功能使其成為USB-C 測試的理想示波器，為您的 USB-C 測試選擇合適的 Teledyne LeCroy 示波器。與 Keysight 示波器和 Tektronix 示波器進行比較。

USB-C 高速
示波器特點
帶寬
分辨率
最大采樣率
最大記錄長度
邊帶觸發器
數據總線解碼器

USB 3.2 （Gen1）
USB 2.0
邊帶 MSO 觸發和解碼
USB 2.0 合規性軟件
邊帶 PHY-Logic功能
PHY-Logic 測試夾具
示波器數據的協議分析
USB 2.0 和 USB 3.2 （Gen1）
Keysight
MXR 系列
2 - 6 GHz
10 bits
16 GS/s 采樣率
1.6 Gpts

--
---
觸發解碼
活動鏈接夾具
---
泰克
6系列
2 - 6 GHz
12-bit ADC
12-bit ADC
1 Gpts
---

--
--
---
---
---
---

資源中心

文件名稱
USB CrossSync PHY查看整個鏈接

互操作性問題可能會導致相互指責，從而耗費金錢和時間。 Teledyne LeCroy CrossSync PHY 軟件融合了 Teledyne LeCroy 協議分析儀和示波器的功能 - 提供其他儀器無法提供的鏈路行為洞察。

 產品規格書
TF-USB-C 測試夾具

PHY 邏輯層和邊帶協商問題是 USB Type-C 連接設備中許多合規性和互操作性失敗的原因。 可以在各種示波器上使用強大的 PHY 邏輯層和邊帶調試解決方案來快速調試這些故障

 產品規格書
數據表 – USB-C（USB 2.0、USB-PD、DP-AUX、 USB4-SB) TDMP

Teledyne LeCroy 的觸發 (T)、解碼 (D)、測量/圖形（M 或 G）以及眼圖和物理層（E 或 P）選項是業界更佳的，幾乎在整個 Teledyne LeCroy 示波器產品系列中普遍可用

 產品規格書
數據表 - USB4 解決方案

完整的電氣和組合電氣+協議測試驗證、合規性和調試 USB4.

產品規格書
數據表 - USB4 解碼、測量、眼圖 (DME)

USB4總線 DME（解碼、測量/圖形和眼圖）軟件
提供眼圖測量，恢復解碼后的時鐘
符號。 當發送器在鏈路訓練期間向接收器發送 SLOS（符號鎖定有序集）時，評估鏈路訓練期間的高速信號質量。

產品規格書
數據表 - USB 3.2 PHY 測試解決方案

自 2011 年成為首個 USB-IF“金牌套件”以來，Teledyne LeCroy 繼續成為所有最新 USB Type-C 技術值得信賴的領導者，包括 USB 3.2。 Teledyne Lecroy 超越合規性，為可用的系統級調試提供深入的信號完整性和跨層（協議/電氣）工具箱。

 產品規格書
數據表 - USB 3.2 解碼

這個 USB 3.2 Teledyne LeCroy 示波器的解碼選項提供鏈路層解碼信息注釋 USB 3.2 物理層波形。 這樣就可以在示波器上查看協議流量并驗證鏈路是否處于活動狀態并正確傳輸。

 產品規格書
數據表 – USB 2.0 一致性測試

USB 軟件包為 USB 2.0 設備、主機和集線器提供完整的采集和分析系統，如 USB-IF USB 2.0 電氣測試規范中所指定。

產品規格書
數據表 – ProtoSync

這個 USB 3.2 Teledyne LeCroy 示波器的解碼選項提供鏈路層解碼信息注釋 USB 3.2 物理層波形。 這樣就可以在示波器上查看協議流量并驗證鏈路是否處于活動狀態并正確傳輸。

 產品規格書
配置 SSCTrack 操作器以對串行數據進行擴頻時鐘解調

本應用說明概述了如何配置 SSCTrack 數學運算符設置來執行串行數據波形的擴頻時鐘解調。

應用筆記
您的 USB4 如果不理解鏈路訓練，DisplayPort 設計將會失敗

復雜 USB4 和 DisplayPort 2.1 協議，電氣和信號完整性問題可能表現為難以解決的鏈路問題，需要采用新的測試和調試方法來確保高質量和可靠的產品。下載白皮書了解更多信息。

下載

USB類型-C? 技術 PHY 測試網絡研討會系列

加入 Teledyne LeCroy 參加我們關于 USB Type-C 技術的網絡研討會系列，重點關注物理層，從介紹 Type-C 生態系統中的各種技術到 USB 3.2, USB4， Thunderbolt、顯示端口、 USB4 Type-C 邊帶（USB 供電、DisplayPort AUX、 USB4 SB）測試。

全部注冊

第 1 部分 - 第 1 部分 USB Type-C 簡介? 技術物理層測試

USB Type-C 連接器正迅速成為 PC 行業融合高速數據、顯示（視頻）和電力傳輸?shù)臉?biāo)準。 在本次會議中，我們將概述通過 USB Type-C 連接器發送的所有電信號以及如何測試它們。

部分2 - USB 3.2 物理層一致性測試概述

在本次會議中，我們重點關注 USB 3.2 規范給出了它在 USB 外圍設備中的普遍使用。 我們將涵蓋新的測試要求 USB 3.2 CTS 及其測試工具。

部分3 - USB4? 1.0版和 Thunderbolt 物理層合規性測試

在本次會議中，我們將提供最新可用工具的更新 USB4 電氣驗證和合規性測試以及遵守 USB-IF 測試計劃的要求。

第 4 部分 – 如何調試 USB4和 USB 3.2 PHY 邏輯和邊帶鏈路

在本次會議中，我們將重點關注 USB Type-C 連接的主機、集線器、適配器和外設的合規性和互操作性 (C&I)，并提供實用方法來調試將 USB-C 設備連接在一起并滿足所有 USB 要求時可能出現的電氣系統問題。 -如果和 Thunderbolt 規格

第 5 部分 - 如何執行 DisplayPort 2 物理層一致性測試和調試

在本次會議中，我們回顧了最新的 PHY 測試要求 DisplayPort 2。源和接收器測試更新以及新的 VESA 合規性計劃要求。

部分6 - USB4? 2.0 版 Tx/Rx 物理層一致性測試

加入 Teledyne LeCroy，我們將提供最新信息 USB42.0 版電氣驗證和合規性測試、可用的最新工具以及您在滿足 USB-IF 測試計劃時間表時可能遇到的挑戰。
