2.5 GHz、0.9 pF、1 MOhm 有源電壓探頭
有源電壓探頭
ZS 系列探頭提供高阻抗和廣泛的探頭端部和接地附件，可處理各種探測場景。 1 MΩ 高輸入電阻和 0.9 pF 低輸入電容意味著該探頭非常適合所有頻率。 ZS 系列探頭為所有 Teledyne LeCroy 示波器提供完整的系統帶寬，帶寬為 4 GHz 及更低。
工程師通常必須以高信號保真度探測高頻信號。 具有高輸入阻抗和容抗的典型無源探頭在較低頻率下提供良好的響應，但在較高頻率下并不適配電路并致使信號失真。 ZS 系列具有高輸入 R (1 MΩ) 和低輸入 C (0.9 pF)，可降低整個探頭/示波器帶寬的電路負載。 ZS2500 是 2.5 GHz 及更低頻率示波器的理想選擇。

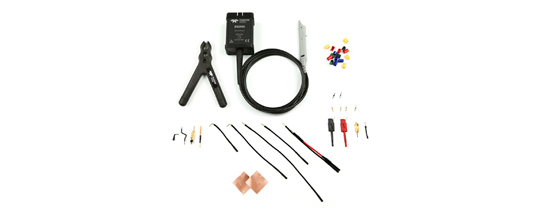

ZS 系列探頭的小尺寸和廣泛的標配可選尖端附件確保該探頭能夠應對任何困難的探測挑戰。 各種柔性引線和夾子，例如直角引線、Y 型適配器和探鉤，使之可用于探測間隔較遠的測試點。
保持接地回路短以消除高電感對信號的影響至關重要。 ZS 系列探頭提供多種接地功能，通過消除環路對信號的影響，提供最高的信號保真度。
