采集卡和探頭

• PCIe 6.0 CEM 采集卡產品規格書

適用于 x6.0鏈路的 的 PCIe 16 CEM 采集卡支持 2.5 GT/s (Gen1)、5.0 GT/s (Gen2)、8.0 GT/S (Gen3)、16.0 GT/S (Gen4)、32 GT/s (Gen5) 的數據速率, 64 GT/秒（第六代）。 須使用單獨的 Y 型或直通型電纜連接到 Summit T6 或 M54x PCIe 協議分析器。

• PCIe 6.0 CEM 采集卡產品規格書

PCIe 6.0 CEM x4 中介層支持 2.5、5.0、8.0、16.0、32.0 和 64 GT/s 的數據速率，支持高達 x4 的鏈路寬度。Teledyne LeCroy 的全新 TAP6 采集技術能夠以高達 PCIe 6.0 的數據速率進行精確捕獲，以進行協議分析。這是通過減少信號完整性問題和增強協議傳輸采集的保真度功能來實現的。

• PCIe 6.0 x8 CEM 內插器數據表

PCIe 6.0 CEM x8 中介層支持 2.5、5.0、8.0、16.0、32.0 和 64 GT/s 的數據速率，支持高達 x8 的鏈路寬度。Teledyne LeCroy 的全新 TAP6 采集技術能夠以高達 PCIe 6.0 的數據速率進行精確捕獲，以進行協議分析。這是通過減少信號完整性問題和增強協議傳輸采集的保真度功能來實現的。

• 帶 CrossSync PHY 的 PCIe 6.0 x16 CEM 中介層數據表

支持 CrossSync PHY 的 PCIe 6.0 CEM 中介層是一款功能強大且用途廣泛的工具，適合所有在開發項目中以高達 64GT/s 速度工作的開發人員。

• PCIe 6.0 EDSFF 采集卡產品規格書

PCIe 6.0 EDSFF 采集卡為 E1.S、E1.L 或 E3.x三種 類型的設備提供連接和監控功能，這些設備面向使用 SFF-TA-1002 多通道卡邊緣連接器的企業系統。 采集卡將主機和 EDSFF 設備或 SSD 之間的所有 PCIe 協議流量進行分流，并將其記錄在 Summit PCIe 6.0 協議分析儀內，可以進一步分析和調試協議問題和性能指標。

• PCIe 6.0 EDSFF 采集卡產品規格書

PCIe 6.0 M.2 插入器可監控、捕獲和記錄系統板或平板電腦與 SSD 設備上的 M.2 連接器之間的 PCIe 總線流量，以進行協議分析。M.2 插入器將支持 PCI Express 6.0 和 NVM Express (NVMe) 協議的分析，數據速率從 2.5 GT/s 到 64.0 GT/s，鏈路寬度為 x1、x2 和 x4。

• PCIe 6.0 OCP NIC 3.0 采集卡產品規格書

PCIe 6.0 OCP NIC 3.0 內插器允許用戶在 OCP NIC 3.0 設備和 OCP 服務器系統之間連接 Teledyne LeCroy PCIe 協議分析器，以監控、捕獲、記錄和分析協議流量。 內插器支持 2.5 GT/s、5.0 GT/s、8.0 GT/s、16.0、32 GT/s、64 GT/s 邊帶信號的數據速率，例如 PERST#、WAKE# 和 SMBus（SMBCLK、SMBDAT）。 PCIe 6.0 OCP NIC 3.0 內插器支持高達 x16 的鏈路寬度和單/多主機配置。

• 連接到 Gen 3 和 Gen4 分析儀的 Gen 5、4 和 5 測試卡的 PCI Express 電纜選擇指南

• PCIe 5.0 CEM 采集卡產品規格書

適用于 x5.0 的 PCIe 8 CEM 內插器支持 2.5 GT/s (Gen1)、5.0 GT/s (Gen2)、8.0 GT/S (Gen3)、16.0 GT/S (Gen4) 和 32 GT/s (Gen5) 的數據速率). 必須使用單獨的 Y 型或直型電纜連接到 Summit T54 或 M5x PCIe 協議分析器。

• PCIe 5.0 EDSFF 采集卡產品規格書

PCIe 5.0 EDSFF 采集卡為 E1.S、E1.L 或 E3.x三種 類型的設備提供連接和監控功能，這些設備面向使用 SFF-TA-1002 多通道卡邊緣連接器的企業系統。 采集卡將主機和 EDSFF 設備或 SSD 之間的所有 PCIe 協議流量進行分流，并將其記錄在 Summit PCIe 5.0 協議分析儀內，可以進一步分析和調試協議問題和性能指標。

• PCIe 5.0 M.2采集卡產品規格書

PCIe 5.0 M.2 內插器為基于 M.2 連接器的 SSD 內存模塊提供連接和監控功能，目標是平板電腦等瘦客戶端設備。 插入器支持 30mm x 22mm、42mm x 22mm、60mm x 22mm、80mm x 22mm 和 110mm x 22mm 長度的 SSD。 該插入器可選擇支持 CrossSync PHY 技術，使用戶能夠在統一的時間對齊視圖中查看和關聯物理層和協議層。

• PCIe 5.0 MCIO 電纜內插器數據表

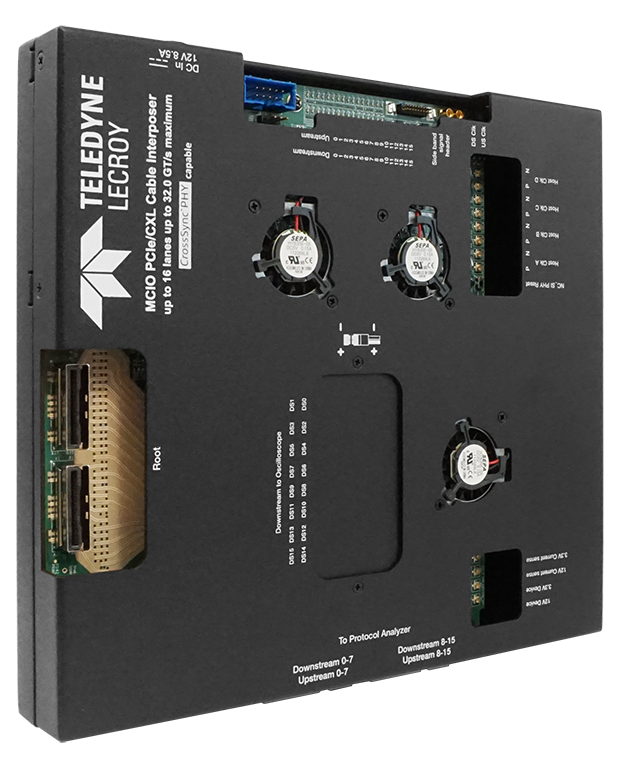

PCIe 5.0 MCIO 電纜插入件為采用卡緣連接器或有線連接器組件的產品設計提供連接和監控功能，這些產品設計利用基于 SFF-TA-1016 規范的 MCIO 機械連接器和 PCIe 5.0、NVM Express (NVMe) 或 Compute Express Link (CXL) 技術。 內插器分接主機和設備之間 MCIO 電纜上的所有 PCIe 協議流量，并將其記錄在 Summit PCIe 5.0 協議分析器，可以進一步分析和調試協議問題和性能指標。 插入器可通過最多三個可選適配器套件為 38 針、74 針和 138 針電纜提供支持。

• PCIe 5.0 多引線探頭數據表

PCIe 5.0 Teledyne LeCroy 多引線探頭允許開發人員在其 PCB 設計中使用嵌入式 PCI Express 總線直接接入信號走線并捕獲每個串行通道，從而可以靈活地連接到 PCB 表面上的任何可訪問點。

• PCI Express 5.0 - x16 OCP NIC 3.0 內插器數據表

PCIe 5.0 OCP NIC 3.0 插入器允許用戶在 OCP NIC 4 設備和 OCP 服務器系統之間連接 Teledyne LeCroy T5/T3.0 PCIe(r) 協議分析儀，以監控、捕獲、記錄和分析協議流量。 內插器支持 2.5 GT/s、5.0 GT/s、8.0 GT/s、16.0 和 32 GT/s 的數據速率，PERST#、WAKE# 和 SMBus（SMBCLK、SMBDAT）等邊帶信號。 PCIe 5.0 OCP NIC 3.0 Interposer 支持高達 x16 的鏈路寬度和單/多主機配置。

• PCIe 5.0 U.2/U.3 內插器數據表

PCIe 5.0 U.2/U.3 (SFF-8639) 插入器是一種 PCIe 存儲插入器，可以使用 U.2/U.3 (SFF- 8639) 連接器。 它允許監控、捕獲和記錄基于 x4 NVM Express、x4SCSI Express 或 x2 SATA Express 主機接口的 SSD 流量。 當與 MultiPort 軟件選項一起使用時，它支持 SRIS、CLCKREQ#、SMBus 和雙端口模式。 有兩種類型的插入器：6 英寸和 12 英寸插入器。 12 英寸型號支持 CrossSync PHY。

• Gen4 U.2/U.3 采集卡產品規格書

Gen4 U.2/U.3 (SFF-8639) 插入器是一種 PCIe 存儲插入器，可以使用 U.2/U.3 (SFF-8639) 分析從 PCIe SSD 存儲設備到 PCIe 存儲系統的數據流量） 連接器。 它允許監控、捕獲和記錄基于 x4 NVM Express、x4SCSI Express 或 x2 SATA Express 主機接口的 SSD 流量。 當與雙端口 x2 支持軟件選項一起使用時，它支持 SRIS、CLCKREQ#、SMBus 和雙端口模式。

• Gen4 Mid-Bus總線探頭產品規格書
• Gen3 Mid-Bus總線探頭產品規格書
• Gen2 Mid-Bus總線探頭產品規格書

中間總線探針是將協議分析儀連接到嵌入式 PCI Express 總線（例如，在同一電路板上的芯片之間運行的總線）的一種方式。 為了使用中間總線探頭，電路板中設計了一個行業標準的連接器焊盤，以允許訪問總線信號。 這些連接器焊盤是根據 PCI-SIG? 提供的規范設計的，示例如下所示。

• Gen4飛線探頭產品規格書
• Gen3飛線探頭產品規格書
• Gen2飛線探頭產品規格書

Multi-lead Probe 是一種專用探頭，可以分析嵌入式數據總線（例如，在同一 PCB 上的組件之間運行的 PCI Express 總線）中的 PCI Express 串行數據流量。 只要走線暴露在 PCB 表面，多引線探頭就可以連接到焊接到總線走線上的隔離電阻，并為 Teledyne LeCroy PCI Express 協議分析儀提供數據采集路徑。 這消除了在板上設計任何特殊用途的封裝或連接器的需要。

• EDSFF 內插器數據表

PCIe 4.0 x4 EDSFF 內插器為 E1.S 或 E1.L 類型設備提供連接和監控功能，這些設備面向使用 SFF-TA-1002 多通道卡邊緣連接器的企業系統。 使用此 EDSFF 內插器可以分析四種外形尺寸類型：SFF-TA-1 規范中定義的 EDSFF 1U 短/窄和 EDSFF 1006U 短/寬外形尺寸以及 SFF-TA-1 規范中定義的兩種 1007U 長型外形尺寸SFF-TA-XNUMX 規范。 插入器分流主機和 EDSFF 設備或 SSD 之間的所有 PCIe 協議流量，并將其記錄在 Summit PCIe 4.0 協議分析器，可以進一步分析和調試協議問題和性能指標。

• 支持 PCI Express 4.0 多端口的內插器數據表

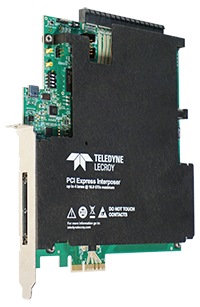

PCIe 4.0 多端口 x1、x4、x8 和 x16 內插器支持 2.5 GT/s (Gen1)、5.0 GT/s (Gen2)、8.0 GT/S (Gen3)、16.0 GT/S (Gen4) 的數據速率。 必須使用單獨的 Y 型或直型電纜連接到 Summit T48 或 T416 PCIe 協議分析儀。

• PCIe 4.0 OCP NIC 3.0 采集卡產品規格書

PCIe 4.0 OCP NIC 3.0 插入器允許用戶在 OCP NIC 4 設備和 OCP 服務器系統之間連接 Teledyne LeCroy T5/T3.0 PCIe? 協議分析儀，以監控、捕獲、記錄和分析協議流量。 內插器支持 2.5 GT/s、5.0 GT/s、8.0 GT/s 和 16.0 GT/s 的數據速率，PERST#、WAKE# 和 SMBus（SMBCLK、SMBDAT）等邊帶信號。 PCIe 4.0 OCP NIC 3.0 Interposer 支持高達 x16 的鏈路寬度和單/多主機配置。

• PCIe Gen4 OCuLink 纜線采集卡產品規格書

Teledyne LeCroy 的 PCI Express PCIe Gen4 OCuLink 電纜轉接器，用于 Summit PCI Express 協議分析器可以輕松捕獲和分析使用基于 PCI Express OCuLink 規范的 PCIe OCuLink 類型電纜連接的主機和設備之間的數據流量。


• PCI Express Gen4 M.2 采集卡產品規格書

PCIe 4.0 M.2 內插器為基于 M.2 連接器的 SSD 內存模塊提供連接和監控功能，目標是平板電腦等瘦客戶端設備。 插入器支持 30mm x 22mm、42mm x 22mm、60mm x 22mm、80mm x 22mm 和 110mm x 22mm 長度的 SSD。 該插入器可選擇支持 CrossSync PHY 技術，使用戶能夠在統一的時間對齊視圖中查看和關聯物理層和協議層。

• PCIe 3.0 90 度右轉服務器轉接卡數據表

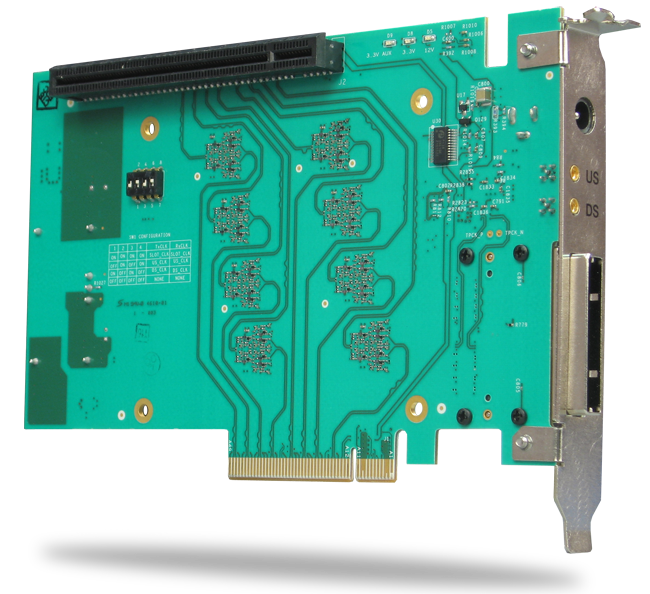

PCIe 3.0 90 度服務器內插器是一種專用探頭，可以分析 1U/2U 機架式機箱內服務器系統板中的 IO 卡之間的數據流量。 要使用 PCIe 3.0 90 度服務器轉接器，只需將要測試的 IO 卡插入轉接器，然后將轉接器插入 1U/2U 機架式主機系統中的轉接卡。 內插器提供多個測試點和一個連接器，用于連接 Teledyne LeCroy PCI Express 協議分析儀。

• PCIe 3.0 90 度左服務器轉接卡數據表

PCIe 3.0 90 度服務器內插器是一種專用探頭，可以分析 1U/2U 機架式機箱內服務器系統板中的 IO 卡之間的數據流量。 要使用 PCIe 3.0 90 度服務器轉接器，只需將要測試的 IO 卡插入轉接器，然后將轉接器插入 1U/2U 機架式主機系統中的轉接卡。 內插器提供多個測試點和一個連接器，用于連接 Teledyne LeCroy PCI Express 協議分析儀。

• 用于 PCIe 3.0 中總線探頭的碟形接口板產品規格書

Teledyne LeCroy PCIe 3.0 x8 Dish 接口平臺為開發人員提供了一種在電路板開發原型階段附加協議分析儀以探測 PCI Express 總線的新方法。 碟形板是一塊直徑為 5 英寸（12.7 厘米）的板，由 Rogers 4350 低損耗電介質構成，具有 62 對用于信號連接的高速 SMP 連接器，以及位于中心的全尺寸 PCIe 中間總線探頭封裝。董事會。



Teledyne LeCroy 碟形板為開發人員提供了一種在簡單、靈活和機械穩定的設計中引入中間總線占用空間的方法。 在早期原型開發和新 PCIe 2.0 和 3.0 設計測試期間，電路板設計提供了一種實用的方法，可以輕松地將中間總線探頭連接到集成到平臺中心的封裝。 通過使用為支座提供的六個安裝孔中的兩個或更多，可以將電路板機械固定到 DUT。 可以改變支座的大小以適應 DUT 板上的組件高度。

使用安裝在碟形板上的高速 SMP 連接器連接碟形到 DUT，它允許使用標準同軸電纜連接到 DUT 上的測試點。 這為連接來自 DUT 板上不同位置的信號提供了更大的靈活性，甚至可以更靈活地連接來自多個板和背板的信號。 碟形板提供的靈活性的一些示例包括在簡單的芯片到芯片串行互連測試環境中連接分析儀（如下所示），通過標準 PCIe 插槽連接附加卡，以及連接電纜或背板組裝以測試實際應用環境中的信號傳輸。

注意：Dish 接口可用于測試 Gen1、Gen2 或 Gen3 PCI Express 總線。 然而，集成到電路板中的探針占位面積是 Gen3 占位面積，因此無論被測總線的數據速率如何，都應使用 Gen3 中間總線探針將協議分析儀連接到 Dish 接口。

主要功能

• 輕松探測 PCIe? 總線
  • 該碟形板可在 PCIe 2.0 和 3.0 設計的原型和早期開發期間輕松探測 PCI Express 總線
• 穩定的安裝平臺
  • 碟形板提供了一種方便且穩定的方式，可將中間總線探頭封裝引入測試設置
• 更靈活的附件
  • 碟形板允許跨多個測試板可靠地連接到 PCIe 總線
• 優化的信號完整性
  • 碟形板設計使用 Rogers 4350 來保持所有通道的最佳信號完整性
• 支持 x8 通道寬度
  • 一盤支持 x1、x2、x4 和 x8 設計。 為 x16 添加一秒。
• 支持 PCIe 3.0 數據速率
  • 支持 2.5、5 和 8 GT/s



• Gen3 U.2 標準采集卡產品規格書

標準端口 5 英寸或 12 英寸 PCIe 3.0 U.2 (SFF-8639) 插入器是一種 PCIe 存儲插入器，可以使用 U.2 (SFF) 分析從 PCIe SSD 存儲設備到 PCIe 存儲系統的數據流量-8639) 連接器。 插入器允許監控、捕獲和記錄基于 x4 NVM Express、x4SCSI Express 或 x2 SATA Express 主機接口的 SSD 流量。 內插器支持 SRIS、CLCKREQ# 和 SMBus。

• Gen3 U.2 雙端口采集卡產品規格書

雙端口英寸或 12 英寸 PCIe 3.0 U.2 (SFF-8639) 插入器是一種 PCIe 存儲插入器，可以使用 U.2 (SFF- 8639) 連接器。 當與雙 PCI Express 協議分析儀設置一起使用時，插入器允許同時從每個端口監控、捕獲和記錄來自雙端口 NVM Express 和 SCSI Express SSD 驅動器的流量。 內插器支持 SRIS、CLCKREQ# 和 SMBus。

• PCIe Gen3 OCuLink 纜線采集卡產品規格書

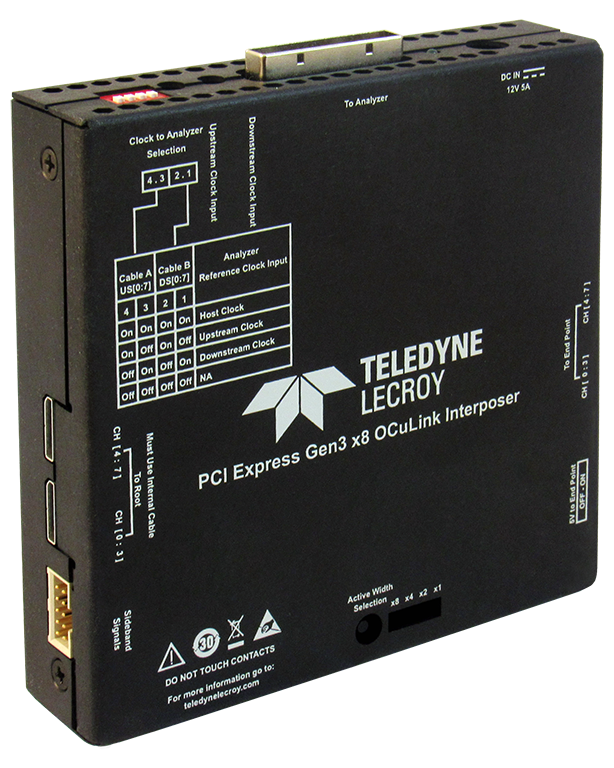

Teledyne LeCroy 的 PCI Express PCIe Gen3 OCuLink 電纜轉接器，用于 Summit PCI Express 協議分析器可以輕松捕獲和分析使用基于 PCI Express OCuLink 規范的 PCIe OCuLink 類型電纜連接的主機和設備之間的數據流量。


• 支持 SMBus 的 PCI Express 3.0 內插器數據表

支持 SMBus 的 Gen3 x4、x8 中介層提供 2.5 GT/s (Gen1)、5.0 GT/s (Gen2) 和 8.0 GT/S (Gen3) 的數據速率。 中介層確?？煽康臄祿鬏敚瑫r提供 100% 捕獲流經 PCIe 插槽接口的所有數據流量。 將插入器連接到 Summit T34 分析儀（或兩個與 x34 擴展套件連接的 T8）允許解碼和顯示雙向和跨所有通道的數據（包括帶軟件許可的 SMBus），并將使用行業標準的 CATC Trace? 數據顯示顯示數據流量，以及一系列流量和錯誤報告。


• PCI Express Gen3 M.2 采集卡產品規格書

M.2 內插器為基于 M.2 連接器的 SSD 內存模塊提供連接和監控功能，這些模塊針對平板電腦等瘦客戶端設備。 轉接器支持 30mm x 22mm、42mm x 22mm、60mm x 22mm、80mm x 22mm 和 110mm x 22mm 長度的 SSD。

• PCIe 外部電纜 3.0 插入器

PCIe 外部電纜 3.0 內插器為基于 PCI Express 外部電纜規范修訂版 3.0 的電纜提供連接和監控功能。 這種電纜類型在 PCI-SIG? 開發的 PCI Express External Cabling Specification Revision 3.0 中定義。 一根電纜可以支持從 x1 到 x4 的鏈路寬度。 通過添加額外的電纜可以實現更大的鏈接。 例如，x8 鏈路使用兩條電纜。

• PCIe 2.0 x8 數據表的有源插入卡
• PCIe 2.0 x16 數據表的有源插入卡
• 具有 CLKREQ# 和 SRIS 支持的 PCIe 2.0 有源插入卡數據表

Gen2 x8 和 x16 有源內插器支持 2.5 GT/s (Gen1) 和 5.0 GT/s (Gen2) 的數據速率，以及高達 x16 的通道寬度（對于 x8 內插器，卡上的 PCIe 連接器將支持 PCIe 擴展卡最大 x16，但在通過轉接卡時，通道寬度將協商降低到最大 x8）。 通過使用卡邊緣減速器適配器，內插器可與小至 x1 的主機 PCIe 擴展槽一起使用。

Gen2 x16 有源中介層用于與 Summit T3-16 分析儀（或帶兩個 Summit T3-8 分析儀）。 Gen2 x8 有源中介層用于與 Summit T3-16， Summit T3-8和 Summit T28。 Gen2 x8 有源中介層還提供支持 CLKREQ# 和 SRIS 的版本，用于測試這些功能支持的低功耗模式。

• 適用于 PCIe 2.0 的 AMC 采集卡產品規格書

用于 PCIe 2.0 的 AMC 夾層卡插入器是一種專用探頭，可以分析來自使用 PCI Express 接口連接到載板系統的高級夾層卡 (AMC) 的數據流量。 要使用 AMC 插入器，只需將要測試的 AMC 卡插入插入器，然后將插入器插入主機系統。 內插器提供多個測試點和一個連接器，用于連接 Teledyne LeCroy PCI Express 協議分析儀。

• 外部電纜插入器數據表

Teledyne LeCroy 外部電纜插入器通過接入外部電纜連接，可以輕松捕獲和分析使用外部 PCI Express 電纜連接的主機和設備之間的數據流量。 通過連接主機和設備的電纜可以輕松連接內插器，然后內插器提供連接以允許分析儀捕獲和解碼兩個系統之間的數據流量。 外部電纜內插器支持通道寬度為 x4 和 x8 的 PCI Express 數據通道，所有標準 PCIe 數據速率最高可達 5 GT/s。

• HP 刀片服務器內插器數據表

HP Blade Server Interposer 是一種專用探針，可以分析從專為 HP BladeSystem 設計的刀片服務器到主機系統的數據流量。 要使用 HP 刀片服務器插入器，只需將要測試的刀片服務器插入插入器，然后將插入器插入主機系統。 內插器提供多個測試點和一個連接器，用于連接 Teledyne LeCroy PCI Express 協議分析儀。

中間總線連接器焊盤示例



中間總線探頭包括一個靈活的探頭接頭電纜和一個與連接器焊盤相匹配的探頭接頭、一個提供與焊盤的安全物理連接的保持模塊，以及一個包含用于捕獲和放大信號的電子設備的中間總線接線盒。信號在協議分析器上傳遞之前。

PCIe?1.1 (Gen1)、PCIe 2.0 (Gen2) 和 PCIe 3.0 (Gen3) 有不同的連接器焊盤設計。 此外，還有全尺寸接頭和半尺寸接頭（當使用 4 通道或更少的 PCI Express 總線時，后者可以最大限度地減少所需的板空間）。 PCIe 4.0 (Gen4) 使用 SMA 連接器而不是焊盤。

下表顯示了可以支持中間總線探頭的 Teledyne LeCroy 分析儀：



	PE畫? 機器學習協議分析儀	Summit? T2-16協議分析儀	Summit T3-16協議分析儀
Gen1 x8 全尺寸中總線探頭 PE001ACA-X
Gen1 x4 半尺寸中總線探頭 PE004ACA-X
Gen2 x8 全尺寸中總線探頭 PE017ACA-X
Gen2 x4 半尺寸中總線探頭 PE017ACA-X
Gen3 x8 全尺寸中總線探頭 PE050ACA-X

注意：x8 通道寬度需要兩個 x16 全尺寸中間總線探頭。

中間總線探頭安裝示例

• 迷你采集卡產品規格書

Mini Card Interposer 是一種專業探頭，可以分析來自使用 PCI Express 接口連接到主機系統的 Mini Card 的數據流量。 要使用 Mini Card Interposer，只需將要測試的 Mini Card 插入插入器，然后將插入器插入主機系統。 內插器提供多個測試點和一個連接器，用于連接 Teledyne LeCroy PCI Express 協議分析儀。

• Teledyne LeCroy Gen2 無源中介層

新的 Teledyne LeCroy Gen2 無源內插器提供了一種經濟的方法來探測主機和 PCIe? 擴展卡之間的 PCI Express 流量。 中介層確保可靠的數據傳輸，同時提供 100% 捕獲流經 PCIe 插槽接口的所有數據流量。 將內插器連接到 Teledyne LeCroy 分析儀可以解碼和顯示雙向和跨所有通道的數據流，并將使用行業標準 CATC Trace? 數據顯示器顯示數據流量，以及各種流量和錯誤報告。 Gen2 無源中介層支持 2.5 GT/s (Gen1) 和 5.0 GT/s (Gen2) 的數據速率，以及高達 x16 的通道寬度。

• VPX 采集卡產品規格書

用于 VPX 應用的 Teledyne LeCroy 專業內插卡通過提供一種快速簡便的方法將 Teledyne LeCroy 協議分析儀連接到 VPX 接口中的 PCI Express 數據通道，為 VPX 開發人員提供支持。 然后，協議分析儀可以捕獲、解碼和顯示 VPX 擴展卡和 VPX 背板之間的所有 PCI Express 數據流量。 VPX 轉接卡支持通道寬度高達 x8 的 PCI Express 數據通道，PCIe? 2.0 (Gen2) 數據速率高達 5 GT/s。

• Gen 2 XMC 夾層卡內插器數據表
• Gen 1 XMC 夾層卡內插器數據表

XMC Mezzanine Card Interposers 是一種專用探針，可以分析來自 VITA 42.3 交換夾層卡 (XMC) 的數據流量，該卡使用 PCI Express 接口連接到載板系統。 要使用 XMC 插入器，只需將要測試的 XMC 卡插入插入器，然后將插入器插入主機系統。 內插器提供多個測試點和一個連接器，用于連接 Teledyne LeCroy PCI Express 協議分析儀。

Teledyne LeCroy 提供了兩個版本的 XMC Interposer：(a) Gen1 (2.5 GT/s) 版本主要用于 PETracer ML Analyzer（但與 Summit T2-16和 Summit T3-16 分析儀）和 (b) Gen2（支持 2.5 GT/s 和 5 GT/s），旨在與 Summit T2-16 或 Summit T3-16 分析儀。

	型號	PE畫 ML	Summit T2-16	Summit T3-16
第一代 XMC	PE036UIA-X	*
第一代 XMC	PE048UIA-X		*	*

*推薦用于新系統
